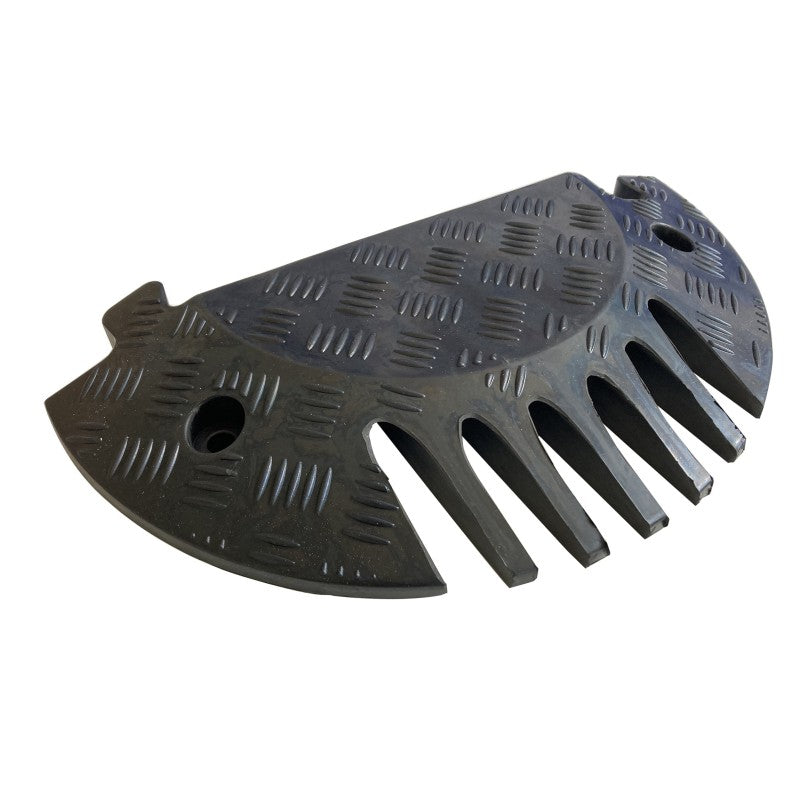

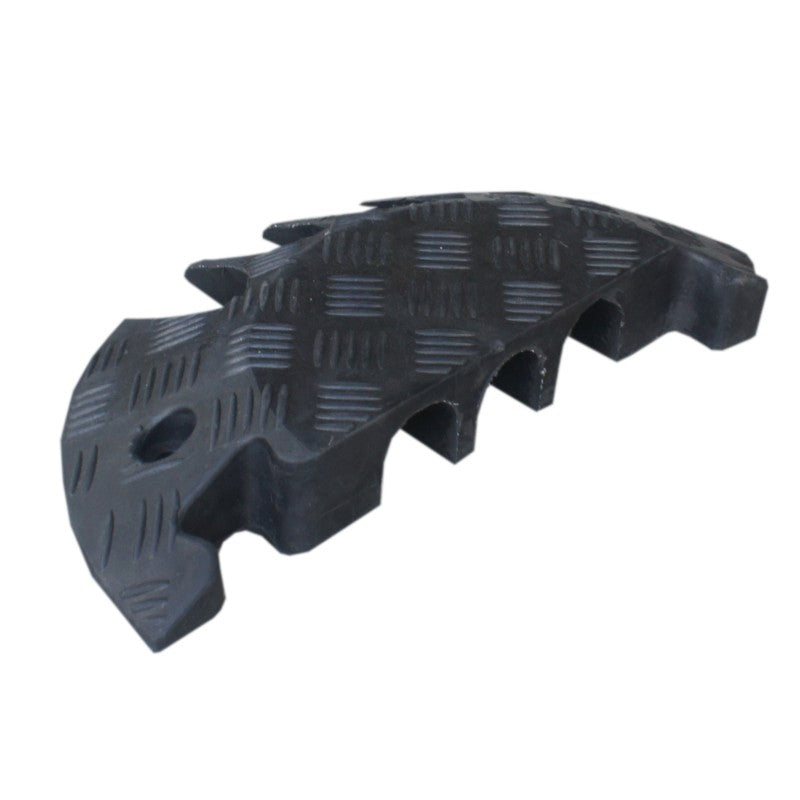

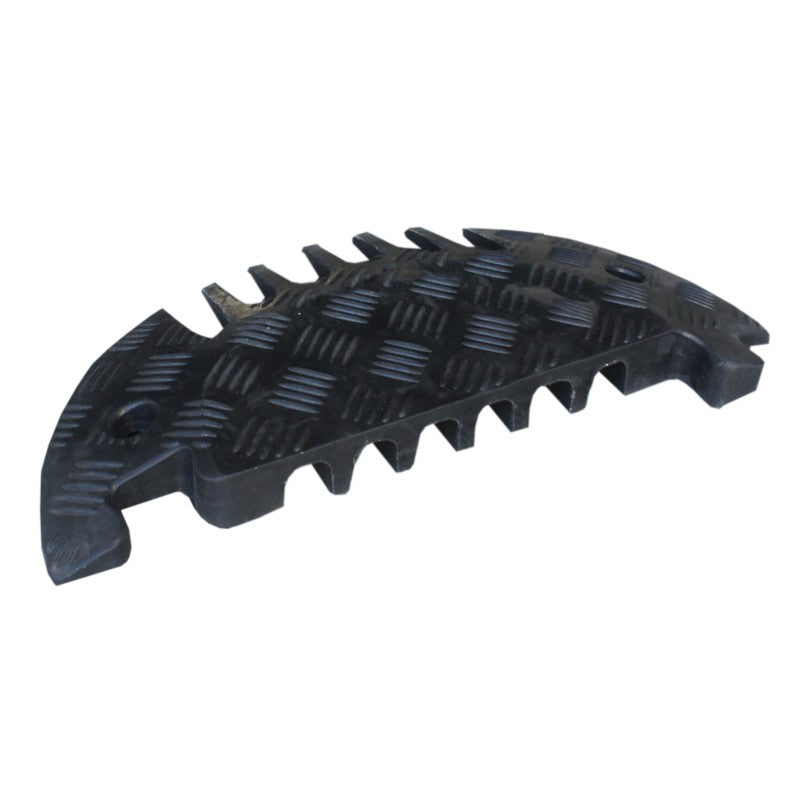

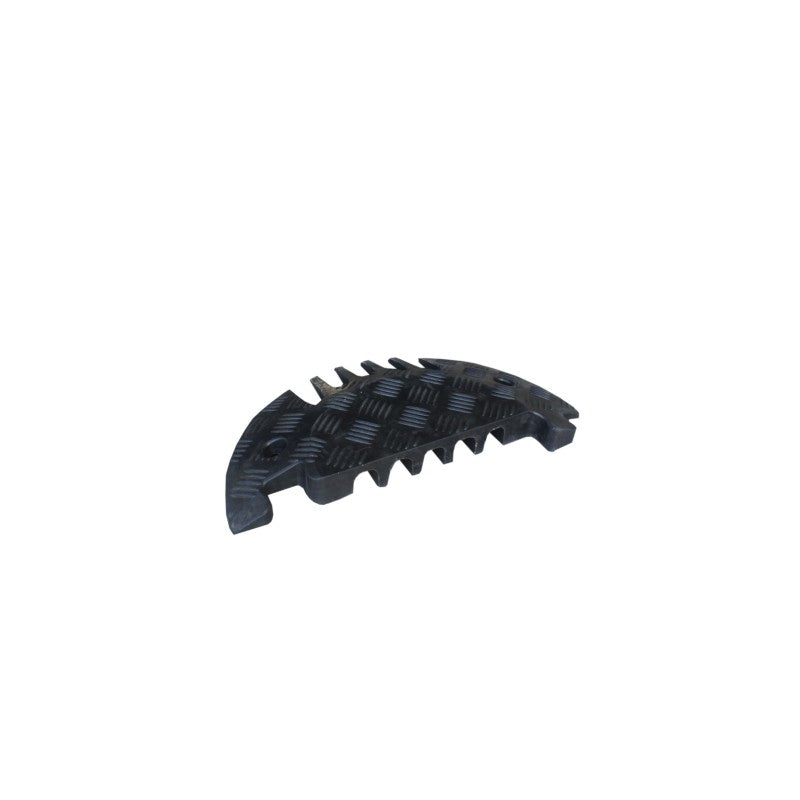

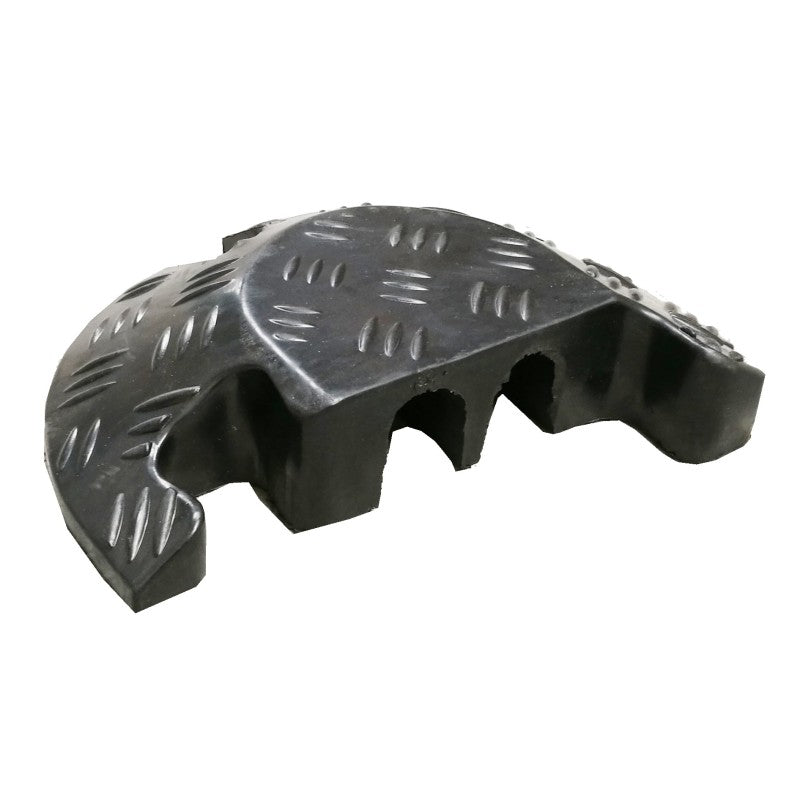

L'embout pour passe-câbles à capot referme proprement l'extrémité d'un cheminement de passe-câbles posé au sol et ramène le profil au niveau du sol par une pente progressive. Il supprime le bord vif qui expose les piétons à un risque de trébuchement. Expédition sous 24h et devis gratuit pour vos chantiers, événements et sites industriels.
À quoi sert un embout en bout de cheminement ?
Sans embout, l'extrémité d'un passe-câbles à capot présente un bord abrupt de 48 à 68 mm de hauteur selon la fiche, ce qui constitue un obstacle dans les zones de passage. L'embout, en forme de rampe progressive, élimine cette marche. Il est symétrique : il se monte indifféremment sur l'une ou l'autre extrémité du cheminement.
Quel passe-câble pour cet embout ? Repères par référence
Cet embout est spécifique à la gamme des passe-câbles à capot : il n'est pas interchangeable avec l'embout d'un passe-câbles modulaire. Le tableau compare la hauteur de chaque passe-câbles à capot du catalogue avec la plage de 48 à 68 mm de la fiche. La compatibilité réelle de chaque référence est à confirmer par notre service commercial avant commande.
Hauteur des passe-câbles à capot (dimensions longueur x largeur x hauteur)
| Passe-câbles |
Dimensions |
Hauteur |
Dans la plage 48 à 68 mm |
| CP1002 / CP1006 (5 canaux 34 x 34 mm) |
910 x 500 x 50 mm |
50 mm |
Oui, à confirmer |
| CP1081 (2 canaux Ø38 x 35 mm) |
1 000 x 250 x 50 mm |
50 mm |
Oui, à confirmer |

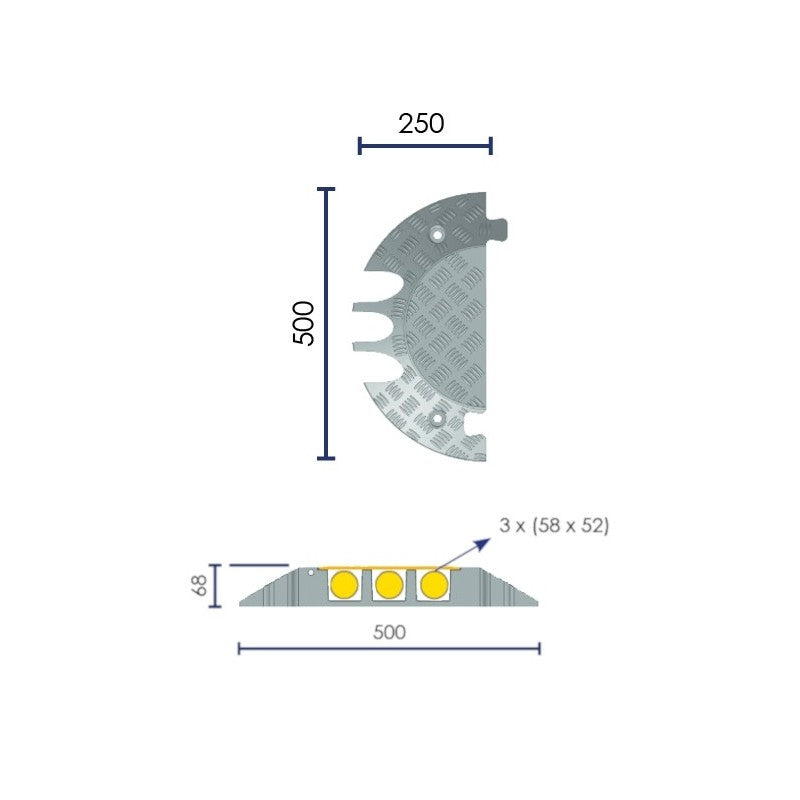

| CP1031 (3 canaux Ø58 x 52 mm) |
910 x 500 x 68 mm |
68 mm |
Oui, à confirmer |
| CP1071 (3 canaux Ø65 x 65 mm) |
910 x 500 x 81 mm |
81 mm |
Non, hors plage |
Embout de passe-câbles ou embout de rampe PMR : ne pas confondre
Cette pièce finit le passe-câbles lui-même. Les embouts droits de rampe PMR, eux, ferment le flanc latéral d'une rampe d'accessibilité et sont propres à chaque référence. Consultez la fiche qui correspond à votre installation :
Fiche technique de l'embout pour passe-câbles à capot
| Fonction |
Finition d'extrémité, transition progressive vers le sol |
| Forme |
Rampe progressive, symétrique |
| Montage |
Indifféremment à gauche ou à droite du cheminement |
| Hauteur du profil raccordé |
48 à 68 mm (selon la fiche) |
| Charge admissible |
30 T (valeur de notre fiche, à confirmer) |
| Nombre par cheminement |
1 par extrémité libre |
Combien d'embouts commander ?
Comptez un embout par extrémité libre du cheminement. Pour une installation en U autour d'un stand, seules les deux extrémités libres nécessitent un embout, soit 2 au total ; les jonctions réalisées par des angles 90° n'en demandent pas. Retrouvez les passe-câbles dans la collection passe-câble et la collection protection de câbles.
Questions avant commande
Cet embout est-il symétrique ou orienté gauche/droite ?
Il est symétrique et s'installe indifféremment sur l'une ou l'autre extrémité, quelle que soit l'orientation du cheminement.
Combien d'embouts faut-il pour une installation en U ?
Deux, un à chaque extrémité libre du U. Les angles 90° qui assurent les jonctions ne nécessitent pas d'embout.
L'embout supporte-t-il la même charge que le passe-câbles ?
Notre fiche indique une charge admissible de 30 T, identique à celle du passe-câbles à capot raccordé. Cette valeur est à confirmer avec la référence exacte avant un usage sous trafic de véhicules.
Comment connaître la référence compatible avec mon passe-câbles ?
Relevez la référence et la hauteur de votre passe-câbles (étiquette ou fiche) et transmettez-les dans votre demande : nous confirmons la compatibilité de l'embout avant expédition.
