Câble de mise à la terre double pour tapis de table ESD et bracelet antistatique

Le câble de mise à la terre double pour tapis de table ESD connecte simultanément votre tapis de table antistatique et votre bracelet antistatique à un point unique de mise à la terre. Avec ses deux sorties sur un seul câble de 4,5 m, il simplifie le câblage des postes de travail assis en électronique, test et maintenance.

Expédition sous 24h - Devis gratuit au 01 85 76 12 84.

Caractéristiques techniques

Architecture du système de mise à la terre au poste de table

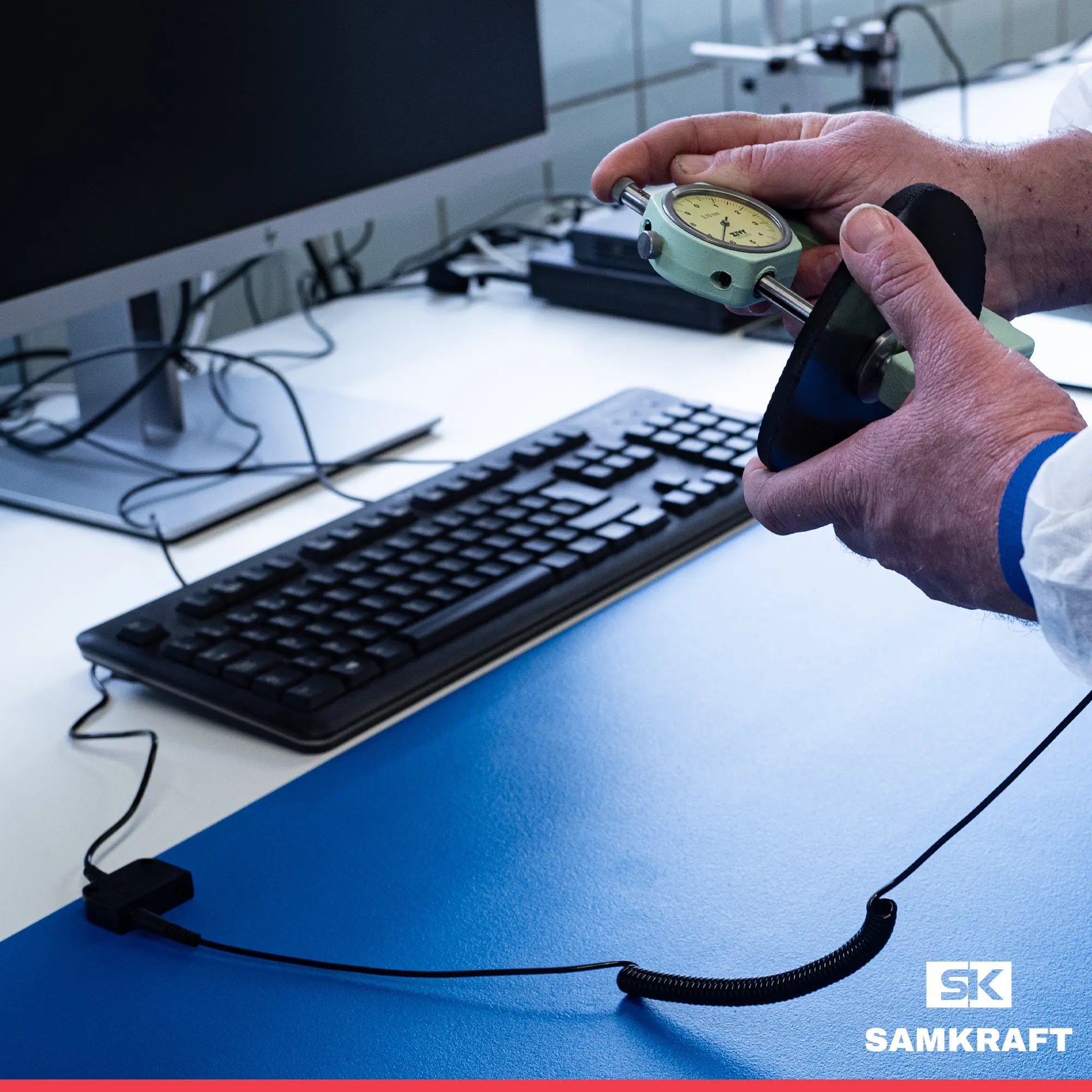

La particularité de ce câble réside dans sa double sortie en Y : une connexion reçoit le câble spiralé relié au bracelet antistatique de l'opérateur, l'autre se fixe directement sur le tapis de table ESD. Les deux circuits convergent vers un unique point de masse, accessible via une fiche de mise à la terre insérée en prise murale. Ce câblage garantit que l'opérateur et la surface de travail sont en permanence à un potentiel électrostatique nul, conformément aux exigences des environnements EPA (ESD Protected Area).

Pour les postes au sol uniquement (sans tapis de table ni bracelet sur ce câble), voir le câble simple référence FGCRT0015BL.

Choix de l'embout selon le mode de fixation du tapis de table

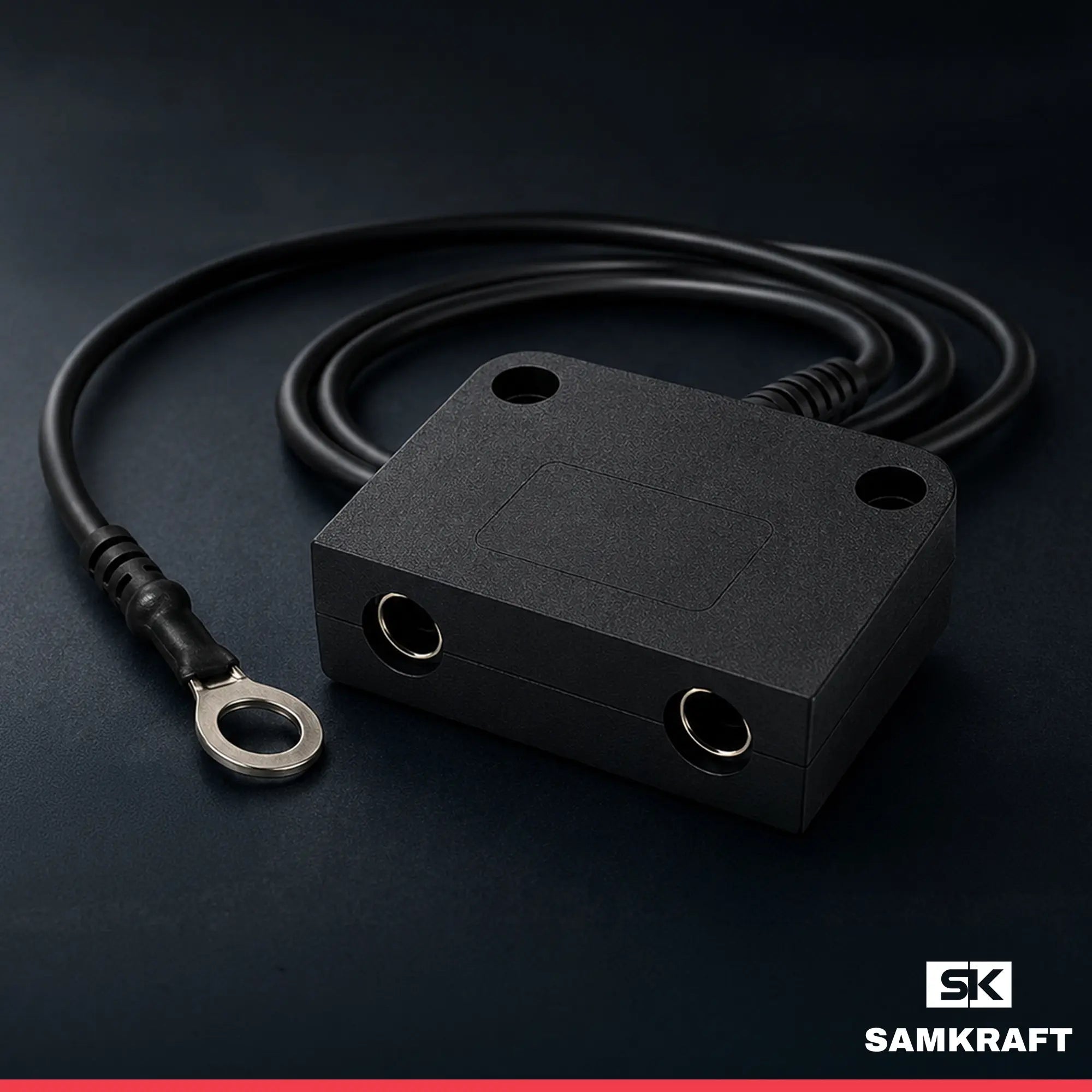

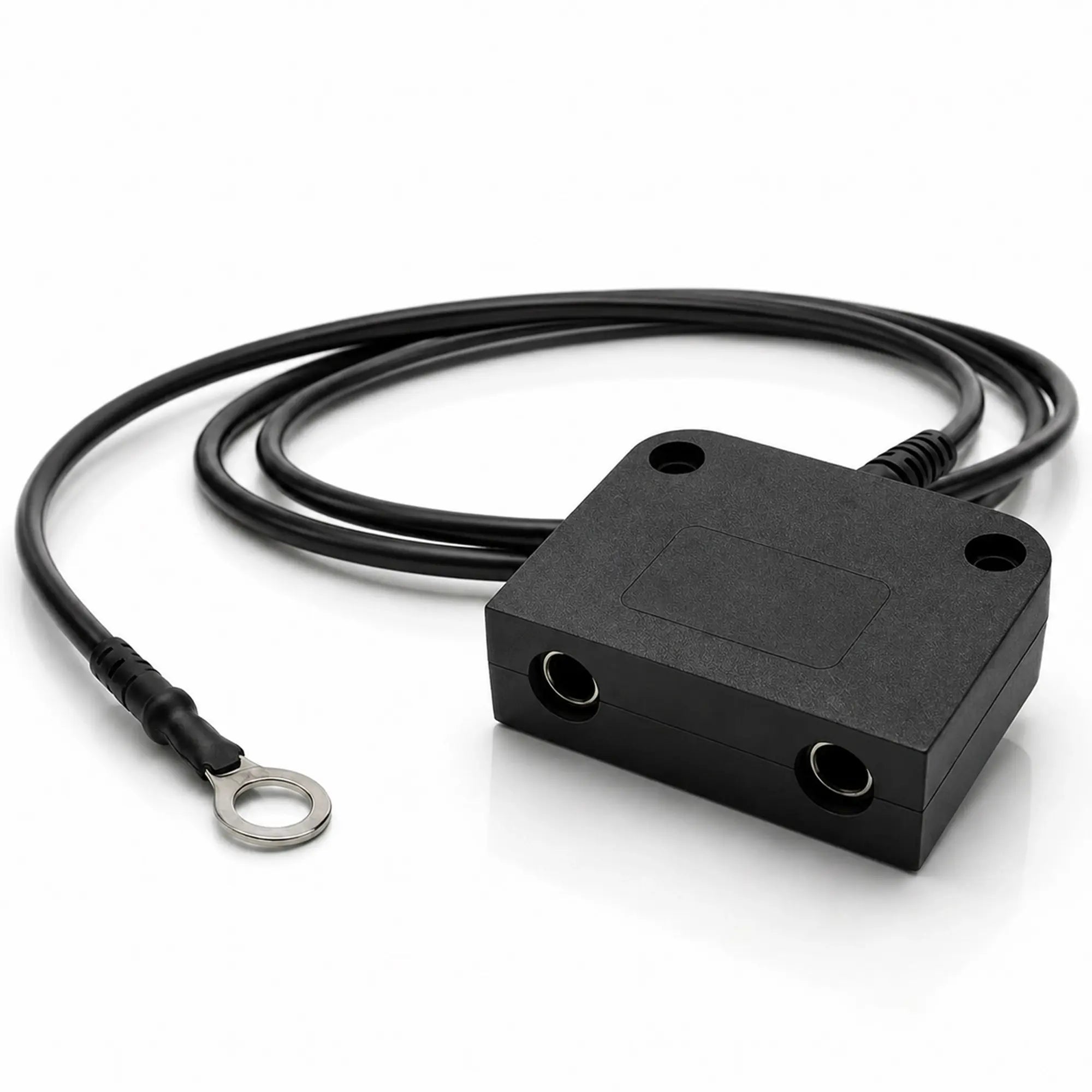

Version embout anneau

L'embout anneau convient aux postes de table permanents, typiquement en production série ou en laboratoire d'inspection, où le câble reste en place durant toute la période d'exploitation. La fixation vissée sur la borne de masse assure une résistance de contact stable dans le temps.

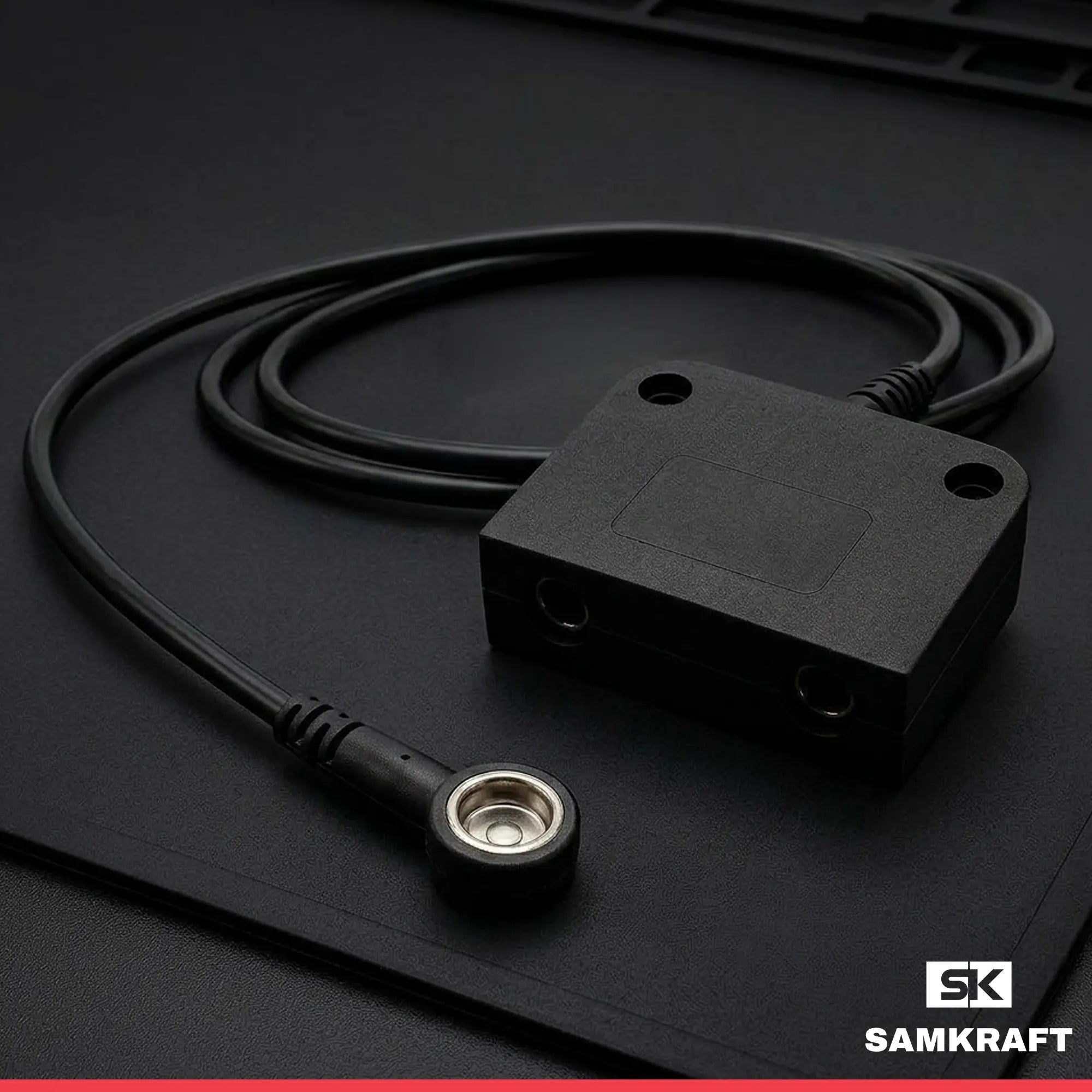

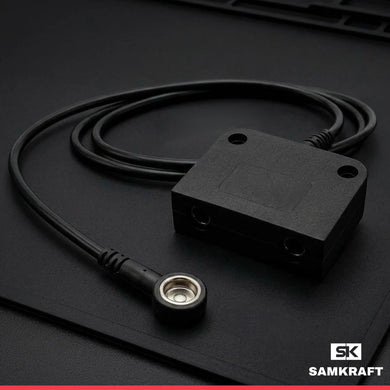

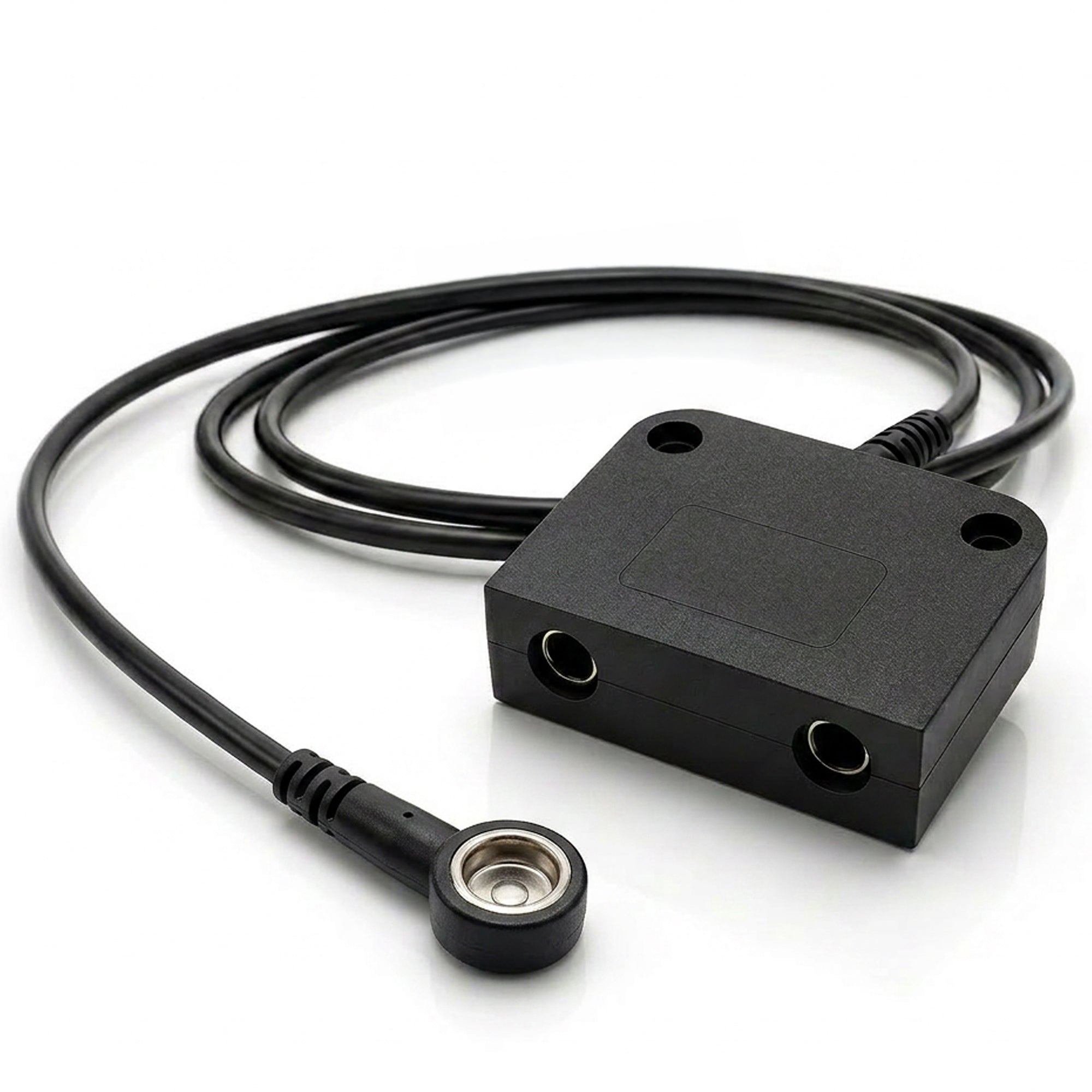

Version embout à pression

L'embout à pression (snap) se connecte en un geste aux boutons-pression des tapis de table ESD standards. Cette version est recommandée sur les postes partagés ou en configuration hotdesk, où le matériel ESD est retiré et repositionné selon les opérateurs ou les équipes.

Postes de travail concernés par ce câble double

Ce câble de mise à la terre est dimensionné pour les configurations tapis de table + bracelet, courantes dans :

• Postes d'assemblage assis de composants CMS et circuits imprimés
• Bancs de test et de validation de sous-ensembles électroniques
• Ateliers de réparation et de re-travail (rework) de cartes électroniques
• Postes de câblage d'armoires électriques et de systèmes embarqués
• Zones de contrôle qualité en sortie de ligne

Constituer un kit ESD complet pour poste de table

Ce câble double s'intègre dans un système ESD complet pour plan de travail. Les éléments complémentaires à associer :

• Tapis de table ESD série W4 : plusieurs dimensions disponibles
• Câble spiralé CCM2B0015BL : relie le bracelet antistatique au câble double
• Bracelet antistatique AWB000000BB : port obligatoire sur poste de table ESD


FAQ : Câble de mise à la terre double tapis de table ESD

Pourquoi ce câble possède-t-il deux sorties alors que le câble pour tapis de sol n'en a qu'une ?

Sur un poste de table ESD, deux éléments doivent être reliés à la terre simultanément : le tapis de table et l'opérateur (via son bracelet antistatique). Le câble double DIGCRT0015BL gère ces deux connexions depuis un seul point de masse. Sur un poste de sol, le câble simple FGCRT0015BL suffit si l'opérateur se relie séparément — par exemple via une sangle talonnière antistatique indépendante.

Le câble spiralé du bracelet doit-il se connecter sur ce câble ou directement à la prise de terre ?

Le câble spiralé du bracelet se connecte à l'une des deux sorties du câble double. C'est l'intérêt de la configuration en Y : tout converge vers un seul point de masse, ce qui réduit les risques d'oubli de connexion et simplifie l'inspection du poste ESD. Ne branchez pas le câble spiralé directement à la prise de masse sans passer par le câble double : la résistance de protection intégrée dans le câble double est nécessaire pour limiter le courant en cas de contact accidentel avec une tension.

Ce câble est-il compatible avec tous les modèles de tapis de table ESD du marché ?

L'embout à pression est compatible avec les tapis de table disposant d'un bouton-pression normalisé (diamètre standard). L'embout anneau est universel et se fixe sur toute borne de masse filetée. Pour les tapis de table ESD série W4 disponibles sur Samkraft, les deux variantes sont compatibles.
