Le cantilever léger range les charges longues sur des bras en porte-à-faux, sans montant en façade : tubes, profilés, barres ou planches se chargent par le côté. Il mesure 2000 mm de haut avec 3 niveaux de bras.
Fabrication française et devis gratuit : nous vous aidons à dimensionner votre installation.
Usages et conseils d'utilisation du cantilever léger

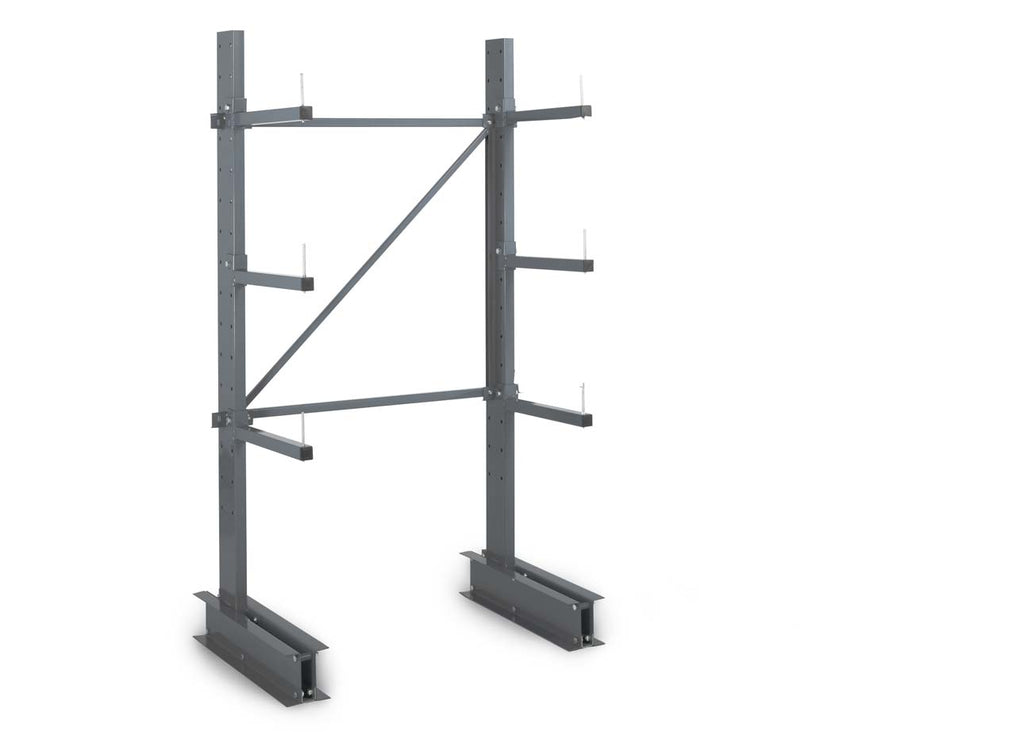

L'élément de départ comprend 2 colonnes RAL 7024 avec embase, les bras, 1 contreventement, 4 platines avec fixation au sol et les bouchons. En simple face, chaque colonne porte 3 bras ; en double face, 6 bras répartis des deux côtés.

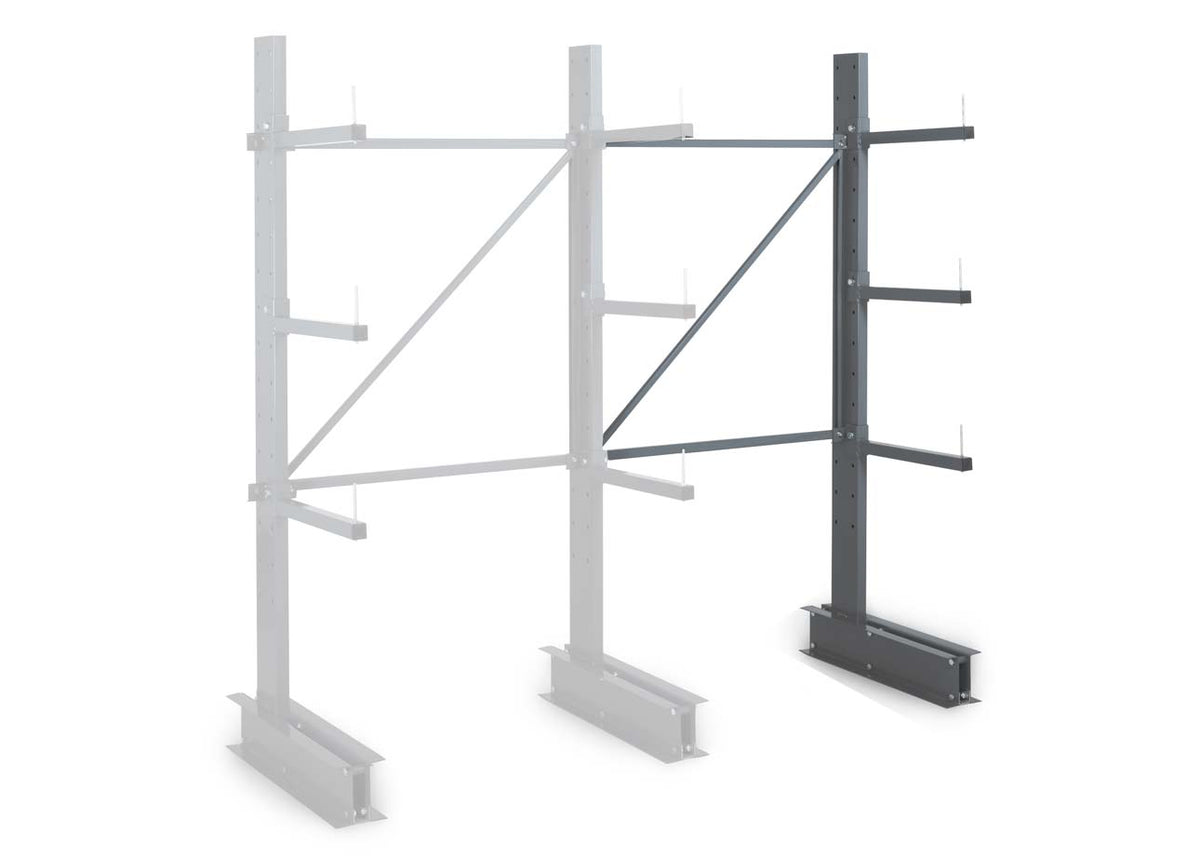

L'élément suivant ajoute une colonne pour allonger la rangée. L'entraxe (1000, 1250 ou 1500 mm) se choisit selon la longueur des charges : prévoyez un porte-à-faux limité aux extrémités.
La charge par niveau baisse avec la longueur des bras : 522 kg en 600 mm, 436 kg en 700 mm et 372 kg en 800 mm, soit deux bras par niveau. Fixez toujours les embases au sol.
Caractéristiques techniques du cantilever léger
| Caractéristique |
Valeur |
| Fabricant |
Manorga, fabrication française |
| Gamme |
Cantilever léger |
| Références |
36 déclinaisons (ZFCANTILGDF1060D1 à ZFCANTILGSF1580S1) |
| Hauteur |
2000 mm |
| Entraxe des colonnes |
1000, 1250 ou 1500 mm |
| Longueur des bras |
600, 700 ou 800 mm |
| Niveaux livrés |
3 |
| Charge par niveau |
372 à 522 kg (charge uniformément répartie) |
| Charge par bras |
186 à 261 kg |
| Plateaux / tablettes |
Bras de section 80x40x2 mm fixés par boulons M12 |
| Finition |
Colonnes et bras peints époxy gris graphite RAL 7024 |
| Montage |
Bras boulonnés sur les colonnes, contreventement, platines avec fixation au sol |
| Normes |
FEM 10.2.02 |
| Garantie |
2 ans |
| Unité de vente |
Kit |
Charge par niveau selon les dimensions
| Entraxe \ bras |
600 mm |
700 mm |
800 mm |
| 1000 mm |
522 kg |
436 kg |
372 kg |
| 1250 mm |
522 kg |
436 kg |
372 kg |
| 1500 mm |
522 kg |
436 kg |
372 kg |
Quand choisir ce produit ?
Pour plus de 522 kg par niveau ou des bras jusqu'à 1200 mm, passez au cantilever lourd de 2500 mm.
Comparatif cantilever léger et lourd
| Gamme |
Hauteur |
Niveaux |
Bras |
Section des bras |
Charge par bras |
Charge par niveau |
| Cantilever léger |
2000 mm |
3 |
600, 700 ou 800 mm |
80x40x2 mm |
186 à 261 kg |
372 à 522 kg |
| Cantilever lourd |
2500 mm |
4 |
600, 700, 800, 1000 ou 1200 mm |
80x60x2 mm |
200 à 500 kg |
400 à 1000 kg |
Autres produits complémentaires
Complétez votre installation avec : bras cantilever léger, butées cantilever léger.
Commander : livraison, remises et devis
Les produits Manorga sont fabriqués en France et livrés en kit, prêts à monter. Le délai de livraison dépend de la configuration et des quantités : nous vous le confirmons avant commande.
Vous avez un volume important à équiper ? Nous accordons des remises sur volumes aux professionnels et acceptons le mandat administratif pour les collectivités. Au 01 85 76 12 84, un conseiller vous aide à choisir la bonne configuration. Vous pouvez aussi nous écrire à contact@samkraft.com avant de commander.
Pour commander, choisissez votre configuration et ajoutez-la au panier. Pour un plan d'implantation ou une question technique, demandez un devis gratuit ou recevez la fiche technique par e-mail.
Questions fréquentes
Simple ou double face ?
Simple face contre un mur, double face en îlot accessible des deux côtés.
Quelle charge par bras ?
261 kg en 600 mm, 218 kg en 700 mm et 186 kg en 800 mm.
Comment empêcher les tubes de rouler ?
Ajoutez des butées amovibles en bout de bras et sur l'embase.
