Le cantilever lourd porte jusqu'à 1000 kg par niveau sur 4 niveaux de bras, pour 2500 mm de haut. Ses bras de 600 à 1200 mm reçoivent les tubes acier, poutrelles et bois de charpente.
Fabrication française par Manorga, livré en kit. Délai de livraison sur demande, devis gratuit : nous vous aidons à dimensionner votre installation.
Contenu livré par kit : 2 colonnes RAL 7024 avec embase, 8 bras RAL 7024, 1 contreventement, 4 platines avec lot de fixation au sol, 8 bouchons plastiques. Usage prévu : stockage de charges longues et lourdes : tubes acier, poutrelles, bois de charpente.
Usages et conseils d'utilisation du cantilever lourd
L'élément de départ comprend 2 colonnes RAL 7024 avec embase, les bras de section 80x60x2 mm, 1 contreventement, 4 platines avec fixation au sol et les bouchons : 8 bras en simple face, 16 en double face.
La charge par niveau dépend de la longueur des bras : 1000 kg en 600 mm, 800 kg en 700 mm, 700 kg en 800 mm, 550 kg en 1000 mm et 400 kg en 1200 mm. L'élément suivant ajoute une colonne pour allonger la rangée.
Choisissez l'entraxe (1000, 1250 ou 1500 mm) selon la longueur des charges, et ancrez les embases au sol avant chargement.
Caractéristiques techniques du cantilever lourd
| Fabricant |
Manorga, fabrication française |
| Gamme |
Cantilever lourd |
| Références |
60 déclinaisons (ZFCANTIMLDF1010D1 à ZFCANTIMLSF1580S1) |
| Hauteur |
2500 mm |
| Entraxe des colonnes |
1000, 1250 ou 1500 mm |
| Longueur des bras |
600, 700, 800, 1000 ou 1200 mm |
| Niveaux livrés |
4 |
| Charge par niveau |
400 à 1000 kg (charge uniformément répartie) |
| Charge par bras |
200 à 500 kg |
| Plateaux / tablettes |
Bras de section 80x60x2 mm fixés par boulons M12 |
| Finition |
Colonnes et bras peints époxy gris graphite RAL 7024 |
| Montage |
Bras boulonnés sur les colonnes, contreventement, platines avec fixation au sol |
| Normes |
FEM 10.2.02 |
| Garantie |
2 ans |
| Unité de vente |
Kit |
Configuration : Simple face ou Double face
Les 60 déclinaisons de cette fiche se choisissent selon 3 critères :
-

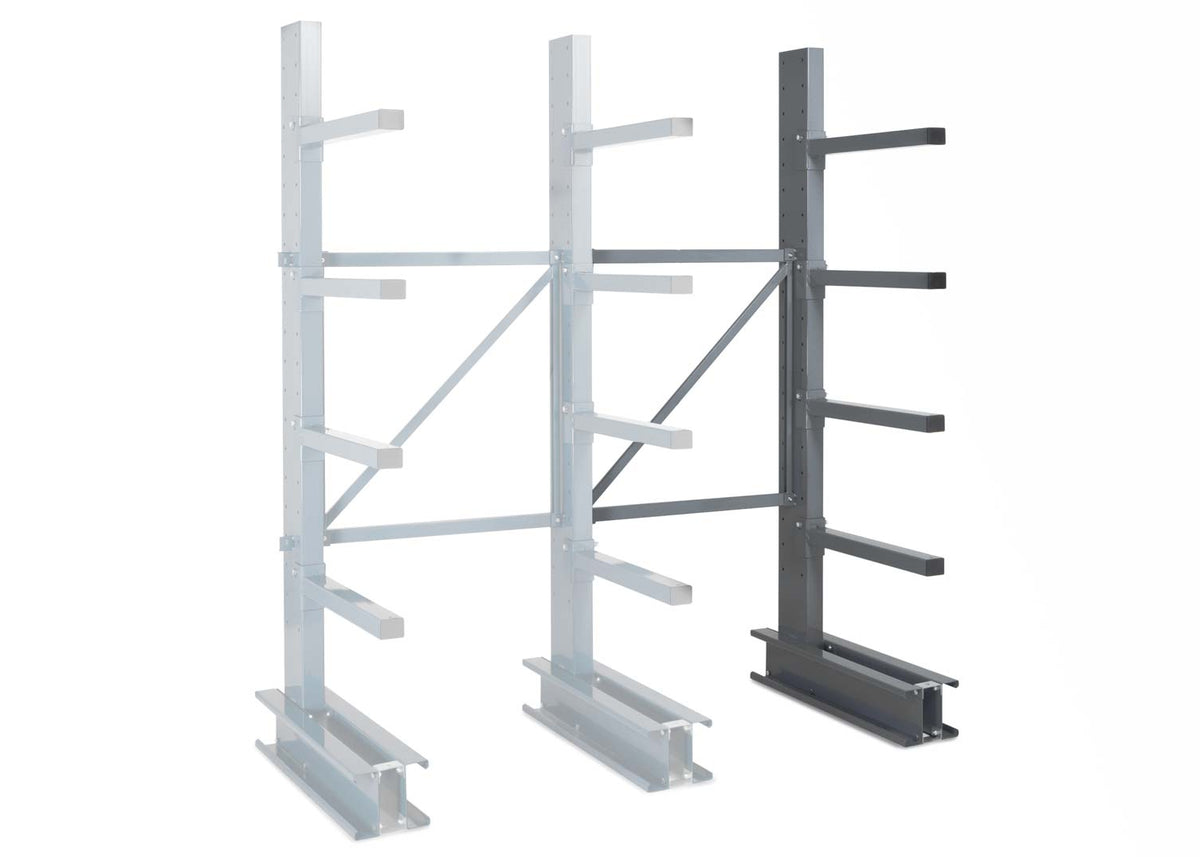

Type d'élément : Élément de départ, Élément suivant.
-

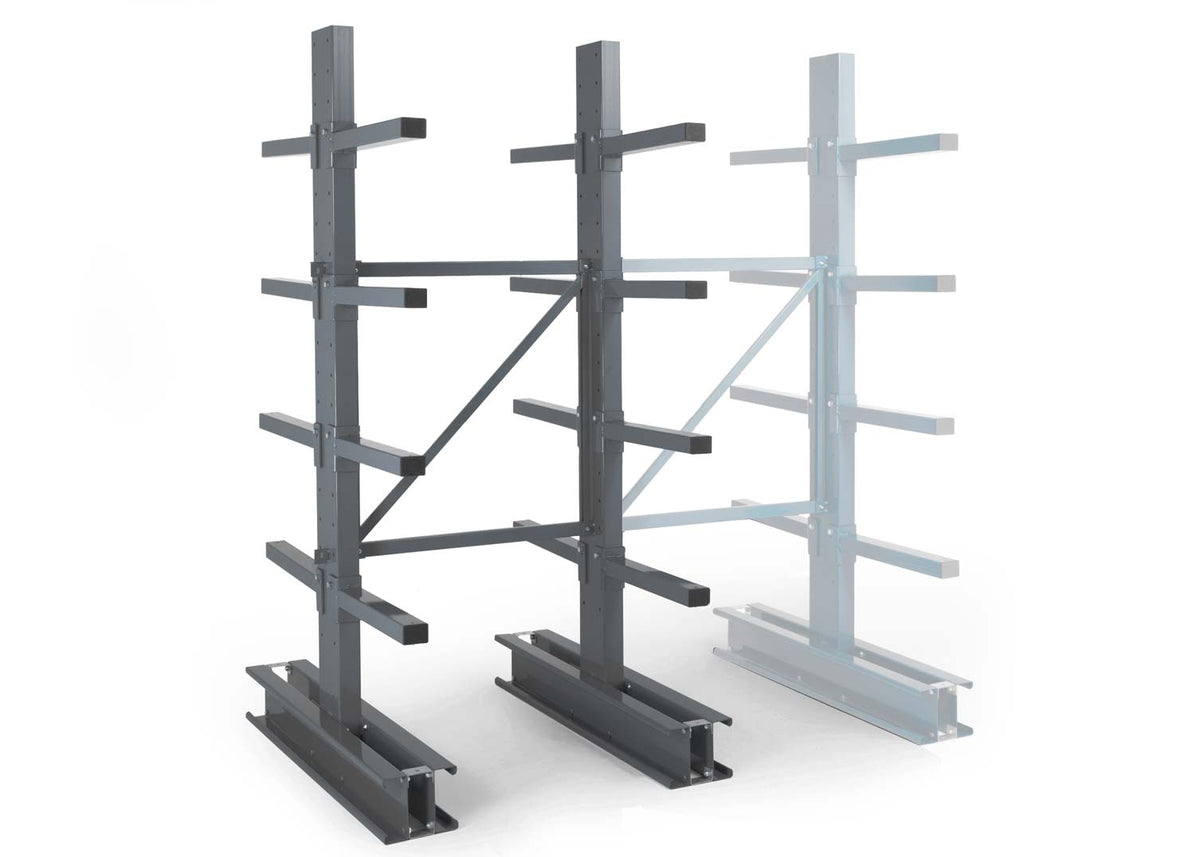

Configuration : Simple face, Double face.
-
Entraxe x longueur de bras : 1000 x 600 mm, 1000 x 700 mm, 1000 x 800 mm, 1000 x 1000 mm, 1000 x 1200 mm, 1250 x 600 mm, 1250 x 700 mm, 1250 x 800 mm, 1250 x 1000 mm, 1250 x 1200 mm, 1500 x 600 mm, 1500 x 700 mm, 1500 x 800 mm, 1500 x 1000 mm, 1500 x 1200 mm.

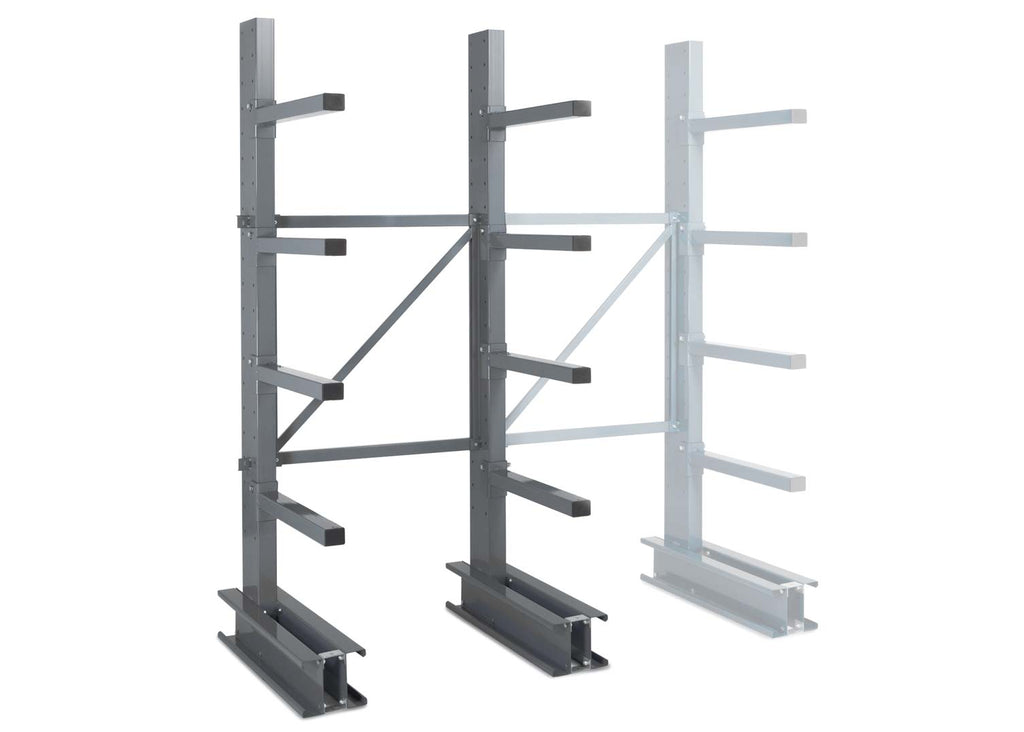

Élément de départ : forme une travée autonome.
Charge par niveau selon les dimensions
| Entraxe \ bras |
600 mm |
700 mm |
800 mm |
1000 mm |
1200 mm |
| 1000 mm |
1000 kg |
800 kg |
700 kg |
550 kg |
400 kg |
| 1250 mm |
1000 kg |
800 kg |
700 kg |
550 kg |
400 kg |
| 1500 mm |
1000 kg |
800 kg |
700 kg |
550 kg |
400 kg |
Autres rayonnages cantilever Manorga
Pour des charges plus légères sur 2000 mm de haut, le cantilever léger coûte moins cher.
Comparatif cantilever léger et lourd
| Gamme |
Hauteur |
Niveaux |
Bras |
Section des bras |
Charge par bras |
Charge par niveau |
| Cantilever léger |
2000 mm |
3 |
600, 700 ou 800 mm |
80x40x2 mm |
186 à 261 kg |
372 à 522 kg |
| Cantilever lourd |
2500 mm |
4 |
600, 700, 800, 1000 ou 1200 mm |
80x60x2 mm |
200 à 500 kg |
400 à 1000 kg |
Produits à associer :
Commander : stock, livraison et remises sur volumes
Les produits Manorga sont fabriqués en France et livrés en kit, prêts à monter. Le délai de livraison est communiqué sur demande, selon la configuration et les quantités : nous vous le confirmons avant commande.
Vous avez un volume important à équiper ? Nous accordons des remises sur volumes aux professionnels et acceptons le mandat administratif pour les collectivités. Au 01 85 76 12 84, un conseiller vous aide à choisir la bonne configuration. Vous pouvez aussi nous écrire à contact@samkraft.com avant de commander.
Pour commander, choisissez votre configuration et ajoutez-la au panier. Pour un plan d'implantation ou une question technique, demandez un devis gratuit ou recevez la fiche technique par e-mail.
Questions fréquentes
Quelle charge par bras ?
500 kg en 600 mm, 400 kg en 700 mm, 350 kg en 800 mm, 275 kg en 1000 mm et 200 kg en 1200 mm.
Peut-on ajouter des bras ?
Oui, avec les bras cantilever lourd vendus à l'unité.
Simple ou double face ?
Double face en îlot central, simple face le long d'un mur.
Que contient ce kit ?
2 colonnes RAL 7024 avec embase, 8 bras RAL 7024, 1 contreventement, 4 platines avec lot de fixation au sol, 8 bouchons plastiques.
