Le rayonnage Flip sprinkler reprend la structure Flip, sans boulons, avec des tablettes à recouvrement grillagé : l'eau d'extinction traverse les 5 niveaux. Il porte de 186 à 230 kg par tablette.
Fabrication française par Manorga, livré en kit. Délai de livraison sur demande, devis gratuit : nous vous aidons à dimensionner votre installation.
Contenu livré par kit : 4 poteaux RAL 7024, 4 pieds plastiques, 5 tablettes tubulaires monobloc RAL 7035 avec recouvrement grillagé. Usage prévu : stockage léger en zone protégée par sprinklers.
Usages et conseils d'utilisation du rayonnage Flip sprinkler
Le kit comprend les poteaux RAL 7024, les pieds plastiques et 5 tablettes tubulaires monobloc RAL 7035 avec recouvrement grillagé. Dimensions : 2000 mm de haut, 1000 mm de long, 400, 500 ou 600 mm de profondeur.
La charge par tablette augmente avec la profondeur : 186 kg en 400 mm, 217 kg en 500 mm et 230 kg en 600 mm. La travée est limitée à 1500 kg.
Le grillage laisse aussi passer la lumière et l'air, et limite l'accumulation de poussière dans les réserves.
Caractéristiques techniques du rayonnage Flip sprinkler
| Fabricant |
Manorga, fabrication française |
| Gamme |
Flip sprinkler |
| Références |
6 déclinaisons (ZAGRIIND2010405D1 à ZAGRIIND2010605S1) |
| Hauteur |
2000 mm |
| Longueur |
1000 mm |
| Profondeur |
400, 500 ou 600 mm |
| Niveaux livrés |
5 |
| Charge par niveau |
186 à 230 kg (charge uniformément répartie) |
| Charge maximale par travée |
1500 kg |
| Plateaux / tablettes |
Tablettes tubulaires monobloc avec recouvrement grillagé |
| Finition |
Poteaux peints époxy gris graphite RAL 7024, tablettes gris clair RAL 7035 |
| Montage |
Sans boulons : tablettes à 4 connecteurs emboîtées dans les poteaux |
| Outils nécessaires |
Gants, niveau à bulle, maillet |
| Temps de montage |
15 min (élément de départ) / 30 min (départ + suivant) |
| Normes |
FEM 10.2.02 |
| Garantie |
2 ans |
| Unité de vente |
Kit |
Dimensions (L x P) : 1000 x 400 mm, 1000 x 500 mm ou 1000 x 600 mm
Les 6 déclinaisons de cette fiche se choisissent selon 3 critères :
-

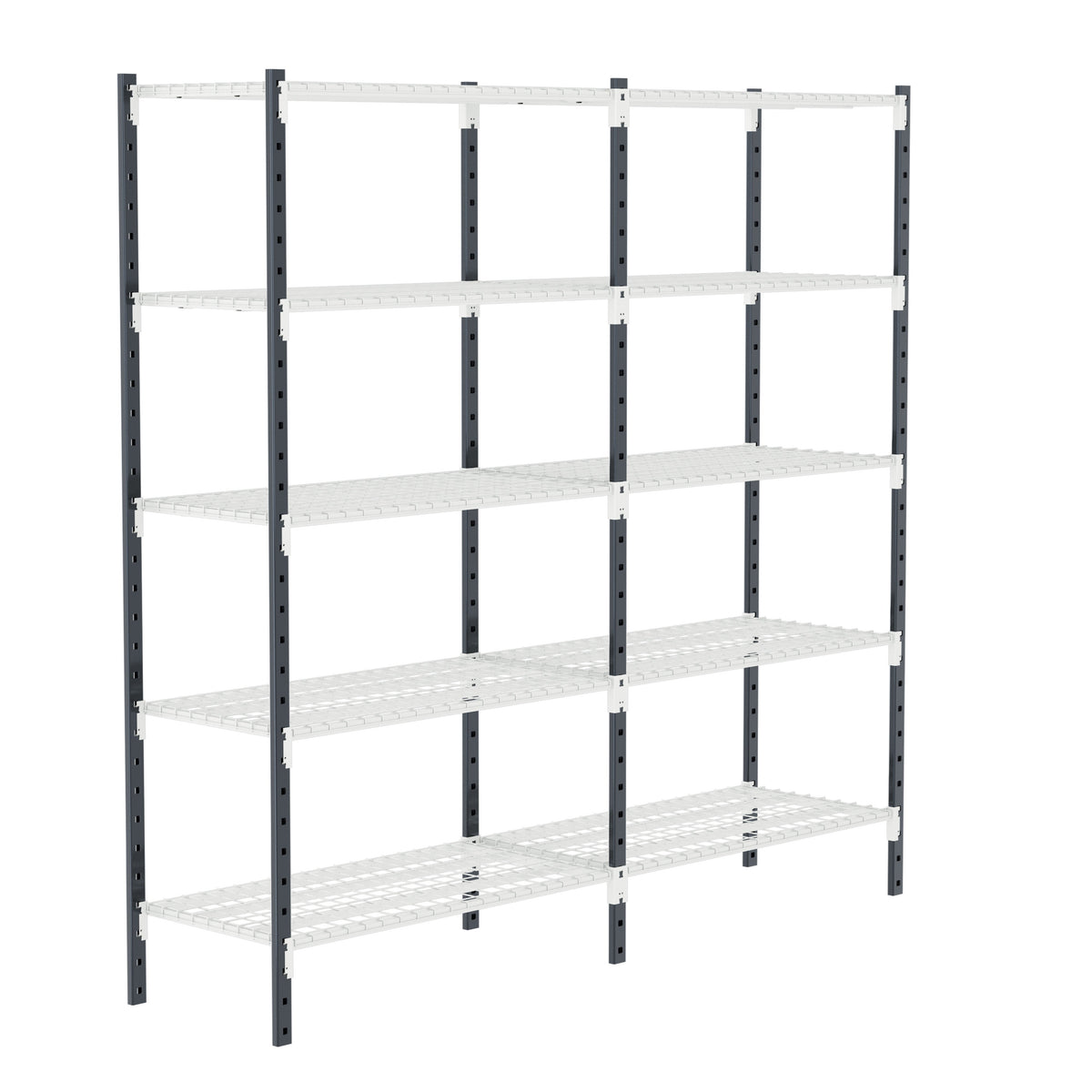

Type d'élément : Élément de départ, Élément suivant.
-
Hauteur : 2000 mm – 5 niveaux.
-
Dimensions (L x P) : 1000 x 400 mm, 1000 x 500 mm, 1000 x 600 mm.

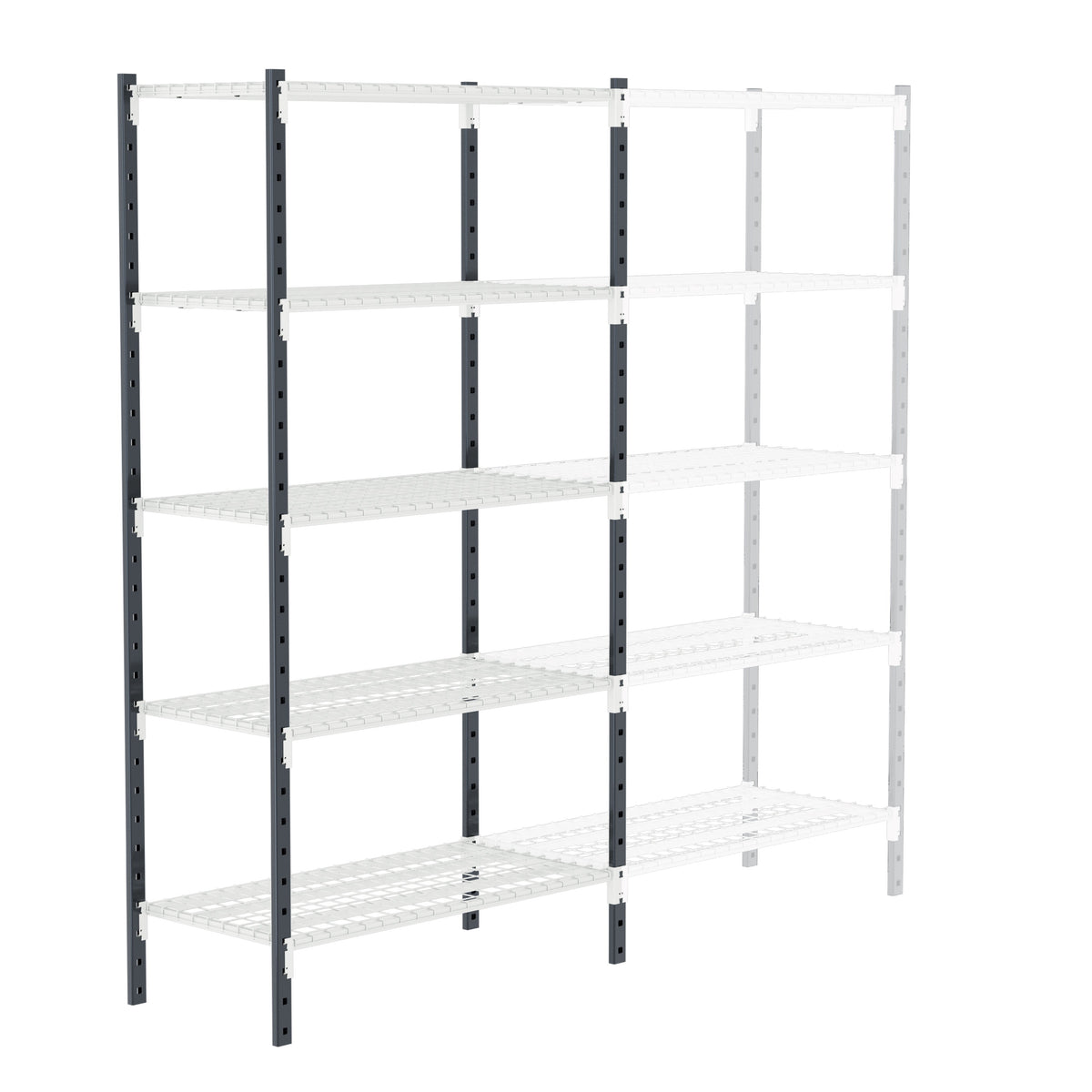

Élément de départ : forme une travée autonome.
Charge selon la configuration
| Hauteur · Dimensions (L x P) |
Charge par niveau |
| 2000 mm – 5 niveaux · 1000 x 400 mm |
186 kg |
| 2000 mm – 5 niveaux · 1000 x 500 mm |
217 kg |
| 2000 mm – 5 niveaux · 1000 x 600 mm |
230 kg |
Autres rayonnages Manorga à tablettes
Pour 500 kg par niveau sous sprinklers, voyez le rayonnage Fliplus sprinkler. Sans contrainte sprinkler, le rayonnage Flip existe en 27 dimensions.
Comparatif des rayonnages compatibles sprinkler
| Gamme |
Charge par niveau |
Longueurs |
Profondeurs |
Hauteurs |
| Flip sprinkler |
186 à 230 kg |
1000 mm |
400, 500 ou 600 mm |
2000 mm |
| Adaptiv sprinkler |
150 à 200 kg |
1000 ou 1250 mm |
400, 500 ou 600 mm |
2000 ou 2500 mm |
| Fliplus sprinkler |
500 kg |
1010 ou 1260 mm |
600, 800 ou 1000 mm |
2000 ou 2500 mm |
| Epsivol sprinkler standard |
284 à 593 kg |
1500, 1800, 2000, 2500 ou 3000 mm |
600 ou 800 mm |
2000 ou 2500 mm |
| Epsivol sprinkler renforcé |
400 à 800 kg |
1500, 1800, 2000 ou 2500 mm |
600 ou 800 mm |
2000 ou 2500 mm |
| Epsirack hybride sprinkler |
830 kg |
2700 mm |
1100 mm |
3000 ou 4500 mm |
Produits à associer :
Commander : stock, livraison et remises sur volumes
Les produits Manorga sont fabriqués en France et livrés en kit, prêts à monter. Le délai de livraison est communiqué sur demande, selon la configuration et les quantités : nous vous le confirmons avant commande.
Vous avez un volume important à équiper ? Nous accordons des remises sur volumes aux professionnels et acceptons le mandat administratif pour les collectivités. Au 01 85 76 12 84, un conseiller vous aide à choisir la bonne configuration. Vous pouvez aussi nous écrire à contact@samkraft.com avant de commander.
Pour commander, choisissez votre configuration et ajoutez-la au panier. Pour un plan d'implantation ou une question technique, demandez un devis gratuit ou recevez la fiche technique par e-mail.
Questions fréquentes
Pourquoi des tablettes grillagées ?
Elles laissent passer l'eau des sprinklers jusqu'aux niveaux inférieurs.
Quelle charge par tablette ?
186 à 230 kg selon la profondeur.
Faut-il des outils ?
Non, le montage se fait sans boulons, au maillet.
Que contient ce kit ?
4 poteaux RAL 7024, 4 pieds plastiques, 5 tablettes tubulaires monobloc RAL 7035 avec recouvrement grillagé.
