La version renforcée du rayonnage Epsivol sprinkler porte de 400 à 800 kg par niveau, avec le même platelage grillagé qui laisse passer l'eau d'extinction. Elle existe en 1500, 1800, 2000 et 2500 mm de long.
Fabrication française par Manorga, livré en kit. Délai de livraison sur demande, devis gratuit : nous vous aidons à dimensionner votre installation.
Contenu livré par kit : 2 échelles peintes RAL 7024 avec platines et fixations au sol, 6 lisses à feuillure 65x36 mm RAL 7035, platelage grillagé (3 niveaux), goupilles de sécurité. Usage prévu : stockage de charges lourdes en entrepôt équipé de sprinklers.
Usages et conseils d'utilisation du rayonnage Epsivol sprinkler renforcé
Les lisses passent à 65x36 mm, et à 85x36 mm en 2500 mm de long : la charge monte à 660 kg par niveau en 1800 et 2000 mm, et à 800 kg en 2500 mm.
L'élément de départ comprend 2 échelles RAL 7024 avec platines et fixations au sol, les lisses RAL 7035 avec platelage grillagé et les goupilles de sécurité. L'élément suivant n'a qu'une échelle. Hauteurs : 2000 mm (3 niveaux) et 2500 mm (4 niveaux).
Respectez la limite de 4500 kg par travée : en 2500 mm de long avec 4 niveaux de 800 kg, la travée est à 3200 kg et peut recevoir un niveau supplémentaire.
Caractéristiques techniques du rayonnage Epsivol sprinkler renforcé
| Fabricant |
Manorga, fabrication française |
| Gamme |
Epsivol sprinkler |
| Références |
32 déclinaisons (ZRRAYGRIL201560D2 à ZRRAYGRIL252580S3) |
| Hauteur |
2000 ou 2500 mm |
| Longueur |
1500, 1800, 2000 ou 2500 mm |
| Profondeur |
600 ou 800 mm |
| Niveaux livrés |
3 ou 4 |
| Charge par niveau |
400 à 800 kg (charge uniformément répartie) |
| Charge maximale par travée |
4500 kg |
| Plateaux / tablettes |

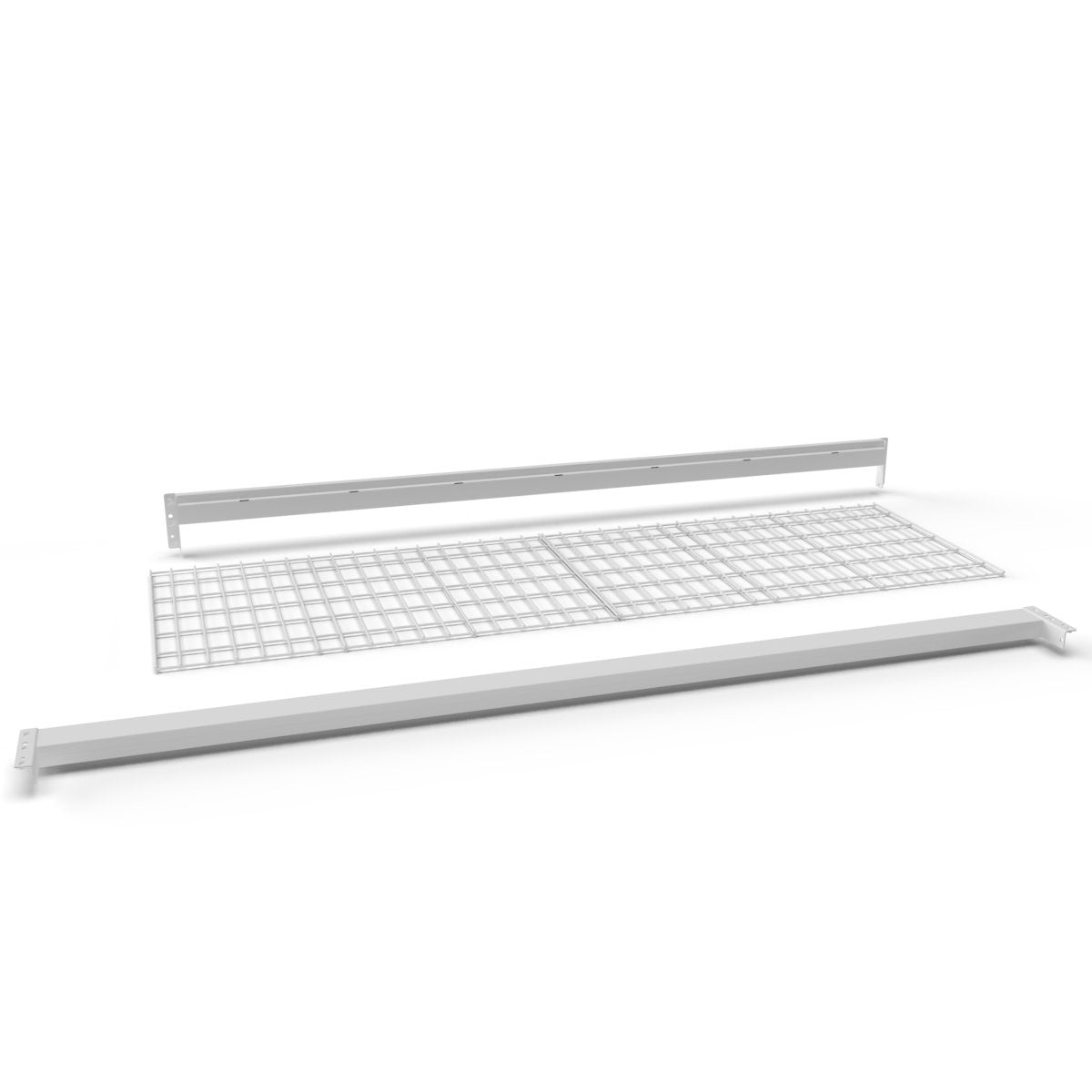

Platelage grillagé sur lisses à feuillure |
| Section de lisse |
Lisse à feuillure 65x36 mm (1500 à 2000 mm), 85x36 mm (2500 mm) |
| Finition |
Échelles peintes époxy gris graphite RAL 7024, lisses gris clair RAL 7035, platelage grillagé |
| Montage |
Échelles boulonnées, lisses emboîtées et verrouillées par goupilles de sécurité |
| Outils nécessaires |
Douille 6 pans n°5, perceuse-visseuse, niveau à bulle, maillet, clé plate 10 (3/8") |
| Normes |
FEM 10.2.02 |
| Garantie |
2 ans |
| Unité de vente |
Kit |
Hauteur : 2000 mm – 3 niveaux ou 2500 mm – 4 niveaux
Les 32 déclinaisons de cette fiche se choisissent selon 3 critères :
-
Type d'élément : Élément de départ, Élément suivant.
-
Hauteur : 2000 mm – 3 niveaux, 2500 mm – 4 niveaux.
-
Dimensions (L x P) : 1500 x 600 mm, 1500 x 800 mm, 1800 x 600 mm, 1800 x 800 mm, 2000 x 600 mm, 2000 x 800 mm, 2500 x 600 mm, 2500 x 800 mm.
Élément de départ : forme une travée autonome.
Charge par niveau selon la longueur
| Longueur |
Charge par niveau |
| 1500 mm |
400 kg |
| 1800 mm |
660 kg |
| 2000 mm |
660 kg |
| 2500 mm |
800 kg |
Autres rayonnages Manorga à tablettes
Sous 400 kg par niveau, le modèle standard suffit. En 3000 mm de long, seule la version standard existe.
Comparatif des rayonnages compatibles sprinkler
| Gamme |
Charge par niveau |
Longueurs |
Profondeurs |
Hauteurs |
| Flip sprinkler |
186 à 230 kg |
1000 mm |
400, 500 ou 600 mm |
2000 mm |
| Adaptiv sprinkler |
150 à 200 kg |
1000 ou 1250 mm |
400, 500 ou 600 mm |
2000 ou 2500 mm |
| Fliplus sprinkler |
500 kg |
1010 ou 1260 mm |
600, 800 ou 1000 mm |
2000 ou 2500 mm |
| Epsivol sprinkler standard |
284 à 593 kg |
1500, 1800, 2000, 2500 ou 3000 mm |
600 ou 800 mm |
2000 ou 2500 mm |
| Epsivol sprinkler renforcé |
400 à 800 kg |
1500, 1800, 2000 ou 2500 mm |
600 ou 800 mm |
2000 ou 2500 mm |
| Epsirack hybride sprinkler |
830 kg |
2700 mm |
1100 mm |
3000 ou 4500 mm |
Produits à associer :
Commander : stock, livraison et remises sur volumes
Les produits Manorga sont fabriqués en France et livrés en kit, prêts à monter. Le délai de livraison est communiqué sur demande, selon la configuration et les quantités : nous vous le confirmons avant commande.
Vous avez un volume important à équiper ? Nous accordons des remises sur volumes aux professionnels et acceptons le mandat administratif pour les collectivités. Au 01 85 76 12 84, un conseiller vous aide à choisir la bonne configuration. Vous pouvez aussi nous écrire à contact@samkraft.com avant de commander.
Pour commander, choisissez votre configuration et ajoutez-la au panier. Pour un plan d'implantation ou une question technique, demandez un devis gratuit ou recevez la fiche technique par e-mail.
Questions fréquentes
Pourquoi un platelage grillagé ?
Il laisse passer l'eau des sprinklers jusqu'aux niveaux inférieurs, contrairement à un plateau plein.
Quelle charge en 2500 mm ?
800 kg par niveau, avec des lisses de 85x36 mm.
Quels niveaux supplémentaires choisir ?
Le niveau supplémentaire Epsivol sprinkler en version renforcée, de même longueur et profondeur.
Que contient ce kit ?
2 échelles peintes RAL 7024 avec platines et fixations au sol, 6 lisses à feuillure 65x36 mm RAL 7035, platelage grillagé (3 niveaux), goupilles de sécurité.
