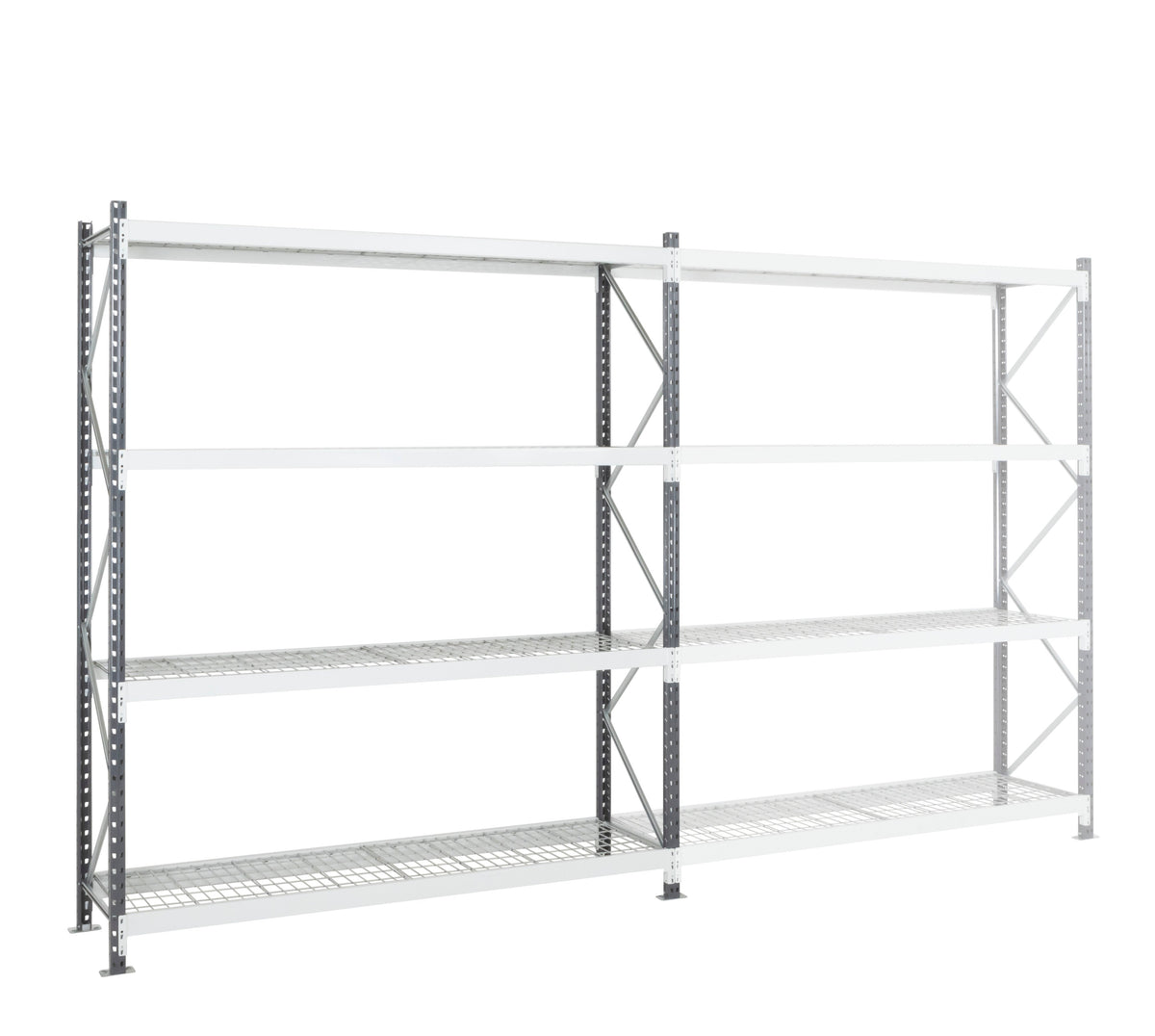

Le rayonnage Epsivol sprinkler remplace les plateaux en aggloméré par un platelage grillagé : l'eau des sprinklers traverse les niveaux et atteint les marchandises du bas. La version standard porte de 284 à 593 kg par niveau.
Fabrication française et devis gratuit : nous vous aidons à dimensionner votre installation.
Usages et conseils d'utilisation du rayonnage Epsivol sprinkler standard
Un plateau plein fait écran à l'eau d'extinction. Le platelage grillagé la laisse passer, ainsi que la lumière et l'air, et retient moins la poussière. Votre assureur ou votre installateur sprinkler peut exiger ce type de niveau dans les zones protégées.

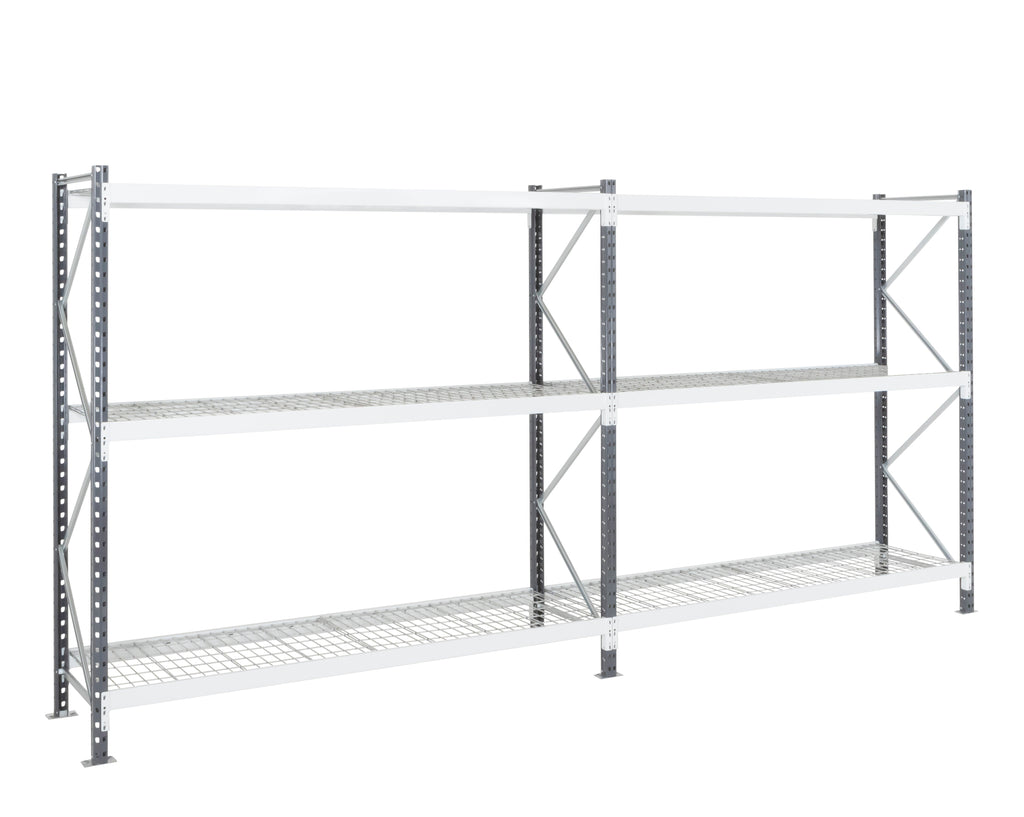

Chaque élément de départ comprend 2 échelles RAL 7024 avec platines et fixations au sol, les lisses RAL 7035 avec platelage grillagé et les goupilles de sécurité. L'élément suivant ajoute une travée avec une seule échelle. Hauteurs : 2000 mm (3 niveaux) et 2500 mm (4 niveaux).

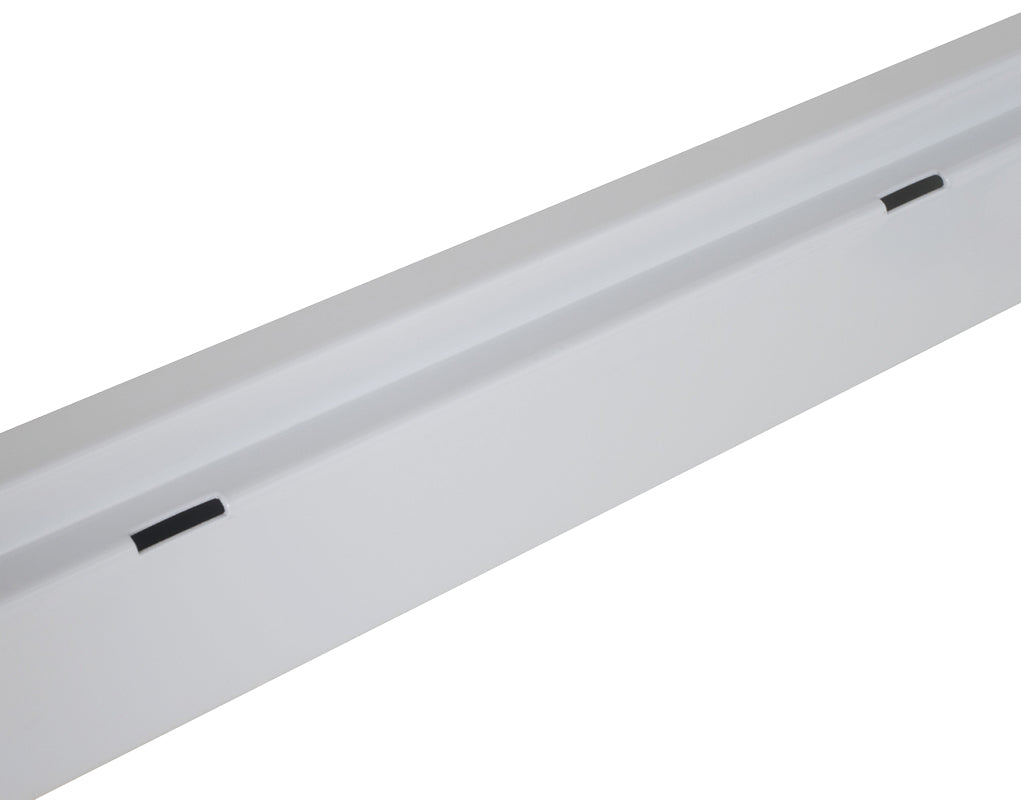

La section des lisses augmente avec la longueur (45x36 mm jusqu'à 2000 mm, 65x36 mm en 2500 mm, 85x36 mm en 3000 mm). La charge par travée est limitée à 4500 kg.
Caractéristiques techniques du rayonnage Epsivol sprinkler standard
| Caractéristique |
Valeur |
| Fabricant |
Manorga, fabrication française |
| Gamme |
Epsivol sprinkler |
| Références |
40 déclinaisons (ZRRAYGRIL201560D1 à ZRRAYGRIL253080S3) |
| Hauteur |
2000 ou 2500 mm |
| Longueur |
1500, 1800, 2000, 2500 ou 3000 mm |
| Profondeur |
600 ou 800 mm |
| Niveaux livrés |
3 ou 4 |
| Charge par niveau |
284 à 593 kg (charge uniformément répartie) |
| Charge maximale par travée |
4500 kg |
| Plateaux / tablettes |
Platelage grillagé sur lisses à feuillure |
| Section de lisse |
Lisse à feuillure 45x36 mm (1500 à 2000 mm), 65x36 mm (2500 mm), 85x36 mm (3000 mm) |
| Finition |
Échelles peintes époxy gris graphite RAL 7024, lisses gris clair RAL 7035, platelage grillagé |
| Montage |
Échelles boulonnées, lisses emboîtées et verrouillées par goupilles de sécurité |
| Outils nécessaires |
Douille 6 pans n°5, perceuse-visseuse, niveau à bulle, maillet, clé plate 10 (3/8") |
| Normes |
FEM 10.2.02 |
| Garantie |
2 ans |
| Unité de vente |
Kit |
Charge par niveau selon les dimensions
| Longueur \ profondeur |
600 mm |
800 mm |
| 1500 mm |
284 kg |
297 kg |
| 1800 mm |
284 kg |
356 kg |
| 2000 mm |
378 kg |
396 kg |
| 2500 mm |
470 kg |
470 kg |
| 3000 mm |
567 kg |
593 kg |
Quand choisir ce produit ?
Pour 400 à 800 kg par niveau, choisissez le rayonnage Epsivol sprinkler renforcé. Sans contrainte sprinkler, le rayonnage Epsivol standard à plateaux aggloméré coûte moins cher.
Comparatif des rayonnages compatibles sprinkler
| Gamme |
Charge par niveau |
Longueurs |
Profondeurs |
Hauteurs |
| Flip sprinkler |
186 à 230 kg |
1000 mm |
400, 500 ou 600 mm |
2000 mm |
| Adaptiv sprinkler |
150 à 200 kg |
1000 ou 1250 mm |
400, 500 ou 600 mm |
2000 ou 2500 mm |
| Fliplus sprinkler |
500 kg |
1010 ou 1260 mm |
600, 800 ou 1000 mm |
2000 ou 2500 mm |
| Epsivol sprinkler standard |
284 à 593 kg |
1500, 1800, 2000, 2500 ou 3000 mm |
600 ou 800 mm |
2000 ou 2500 mm |
| Epsivol sprinkler renforcé |
400 à 800 kg |
1500, 1800, 2000 ou 2500 mm |
600 ou 800 mm |
2000 ou 2500 mm |
| Epsirack hybride sprinkler |
830 kg |
2700 mm |
1100 mm |
3000 ou 4500 mm |
Autres produits complémentaires
Complétez votre installation avec : niveau supplémentaire Epsivol sprinkler, kit de jumelage Epsivol, protection de poteau Epsivol, rayonnage Epsivol sprinkler renforcé.
Commander : livraison, remises et devis
Les produits Manorga sont fabriqués en France et livrés en kit, prêts à monter. Le délai de livraison dépend de la configuration et des quantités : nous vous le confirmons avant commande.
Vous avez un volume important à équiper ? Nous accordons des remises sur volumes aux professionnels et acceptons le mandat administratif pour les collectivités. Au 01 85 76 12 84, un conseiller vous aide à choisir la bonne configuration. Vous pouvez aussi nous écrire à contact@samkraft.com avant de commander.
Pour commander, choisissez votre configuration et ajoutez-la au panier. Pour un plan d'implantation ou une question technique, demandez un devis gratuit ou recevez la fiche technique par e-mail.
Questions fréquentes
Ce rayonnage est-il certifié pour une installation sprinkler ?
Le platelage grillagé laisse passer l'eau, mais la conformité dépend de votre installation et de votre assureur. Faites valider l'implantation par votre installateur.
Quelle charge en 3000 mm ?
567 kg par niveau en 600 mm de profondeur, 593 kg en 800 mm.
Peut-on ajouter des niveaux ?
Oui, avec le niveau supplémentaire Epsivol sprinkler de même charge.
