Le rayonnage Epsivol standard stocke des charges mi-lourdes de 384 à 689 kg par niveau, sur des travées de 1500 à 3000 mm de long. Ses lisses à feuillure de 45x36 mm reçoivent des plateaux en aggloméré, posés sur 3 ou 4 niveaux selon la hauteur.
Fabrication française et devis gratuit : nous vous aidons à dimensionner votre installation.
Usages et conseils d'utilisation du rayonnage Epsivol standard

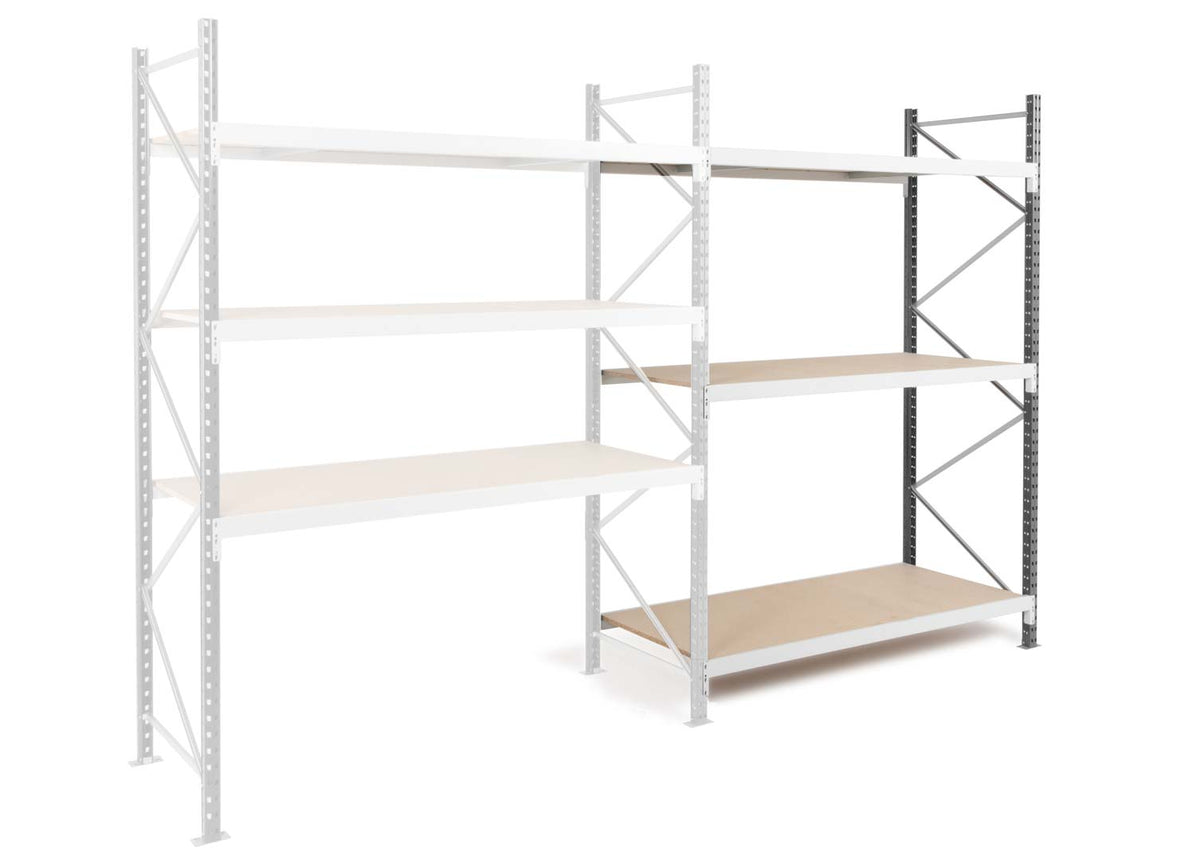

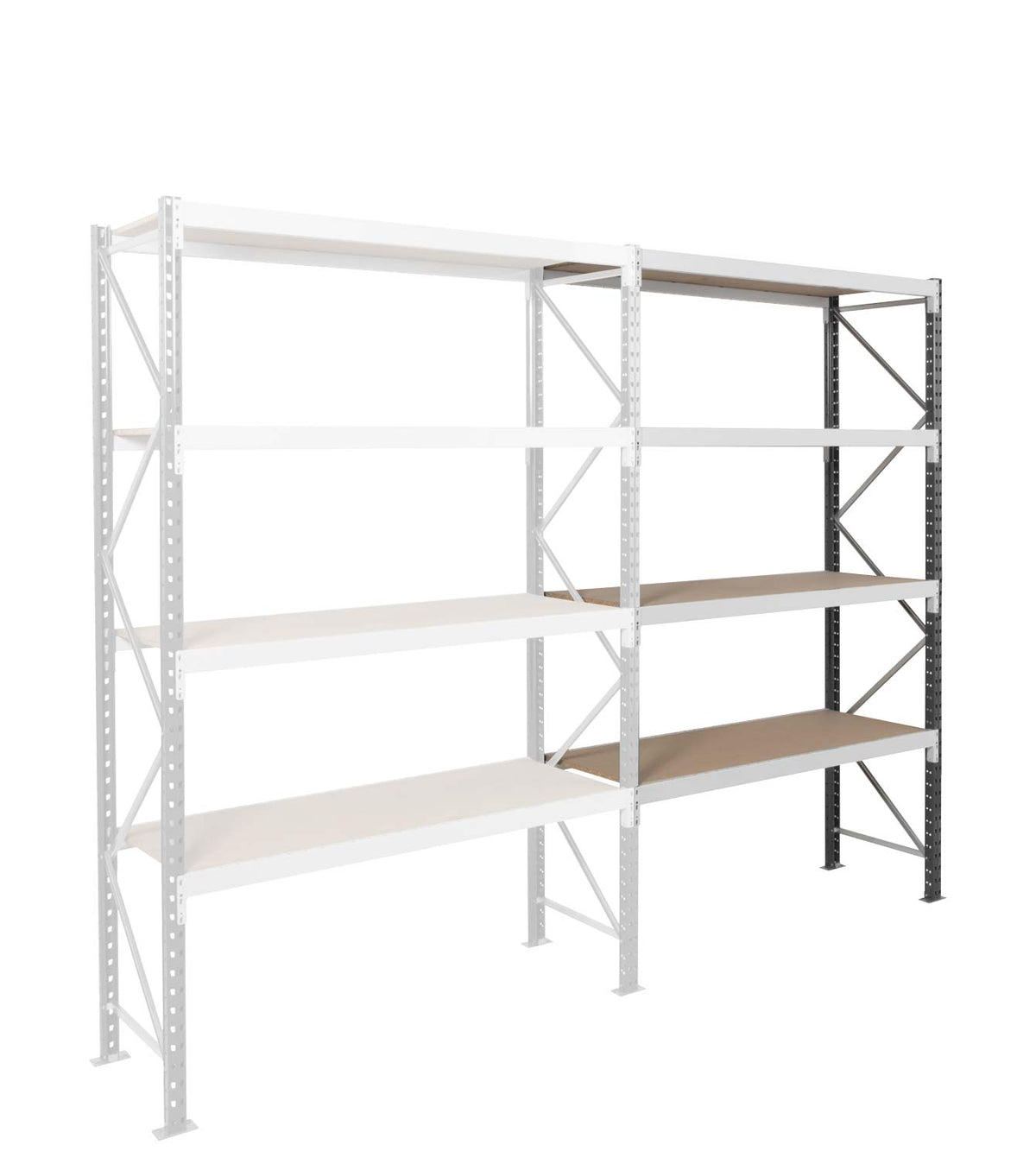

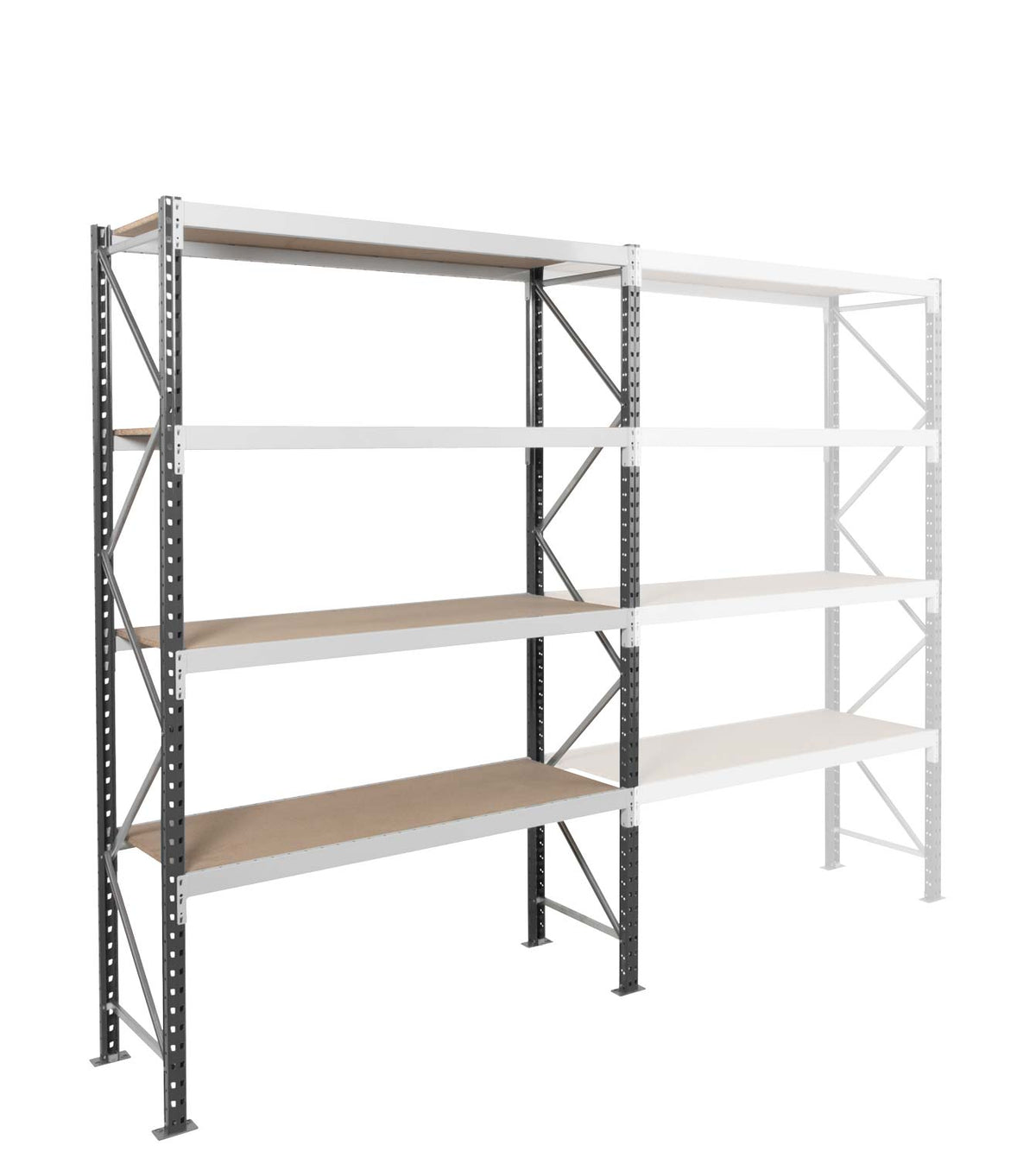

Chaque élément de départ comprend 2 échelles peintes RAL 7024 avec platines et fixations au sol, les lisses gris clair RAL 7035, les plateaux en aggloméré et les goupilles de sécurité. L'élément suivant n'apporte qu'une échelle : il se raccorde à la travée précédente pour prolonger la rangée sans doubler les montants.

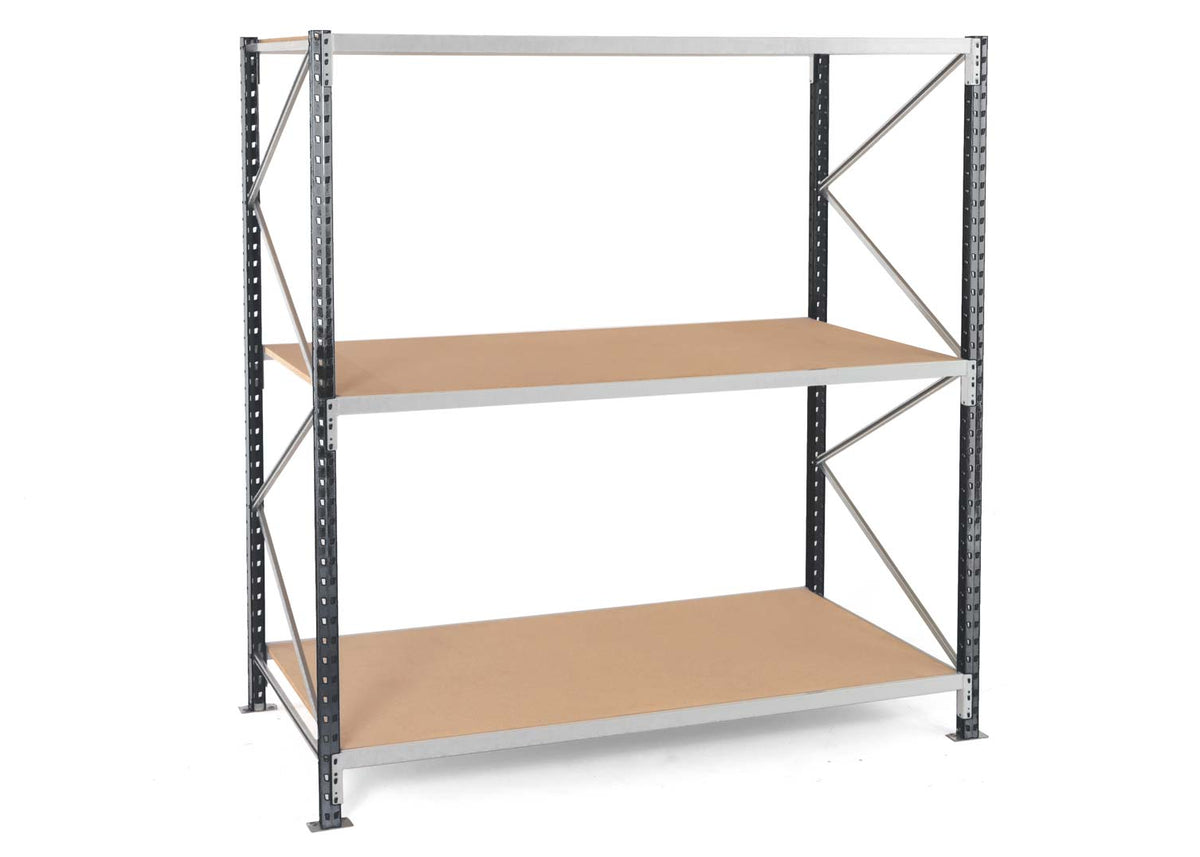

Trois hauteurs sont proposées : 2000 mm avec 3 niveaux, 2500 mm et 3000 mm avec 4 niveaux. Les lisses se règlent en hauteur et se verrouillent par goupilles, ce qui permet d'adapter l'espacement des niveaux à vos colis. La charge par travée ne doit pas dépasser 4500 kg, niveaux supplémentaires compris.
Fixez les échelles au sol et respectez la charge par niveau indiquée pour la longueur choisie : elle varie selon la longueur de lisse, comme le montre le tableau ci-dessous. Pour des charges plus lourdes à longueur identique, passez à la version renforcée.
Caractéristiques techniques du rayonnage Epsivol standard
| Caractéristique |
Valeur |
| Fabricant |
Manorga, fabrication française |
| Gamme |
Epsivol |
| Références |
60 déclinaisons (ZRRAYOSLD201560D1 à ZRRAYOSLD303080S1) |
| Hauteur |
2000, 2500 ou 3000 mm |
| Longueur |
1500, 1800, 2000, 2500 ou 3000 mm |
| Profondeur |
600 ou 800 mm |
| Niveaux livrés |
3 ou 4 |
| Charge par niveau |
384 à 689 kg (charge uniformément répartie) |
| Charge maximale par travée |
4500 kg |
| Plateaux / tablettes |
Plateau aggloméré sur lisses à feuillure 45x36 mm |
| Section de lisse |
Lisse à feuillure 45x36x1 mm |
| Finition |
Échelles peintes époxy gris graphite RAL 7024, lisses gris clair RAL 7035 |
| Montage |
Échelles boulonnées, lisses emboîtées sans outil et verrouillées par goupilles de sécurité |
| Outils nécessaires |
Douille 6 pans n°5, perceuse-visseuse, niveau à bulle, maillet, clé plate 10 (3/8") |
| Normes |
FEM 10.2.02 |
| Garantie |
2 ans |
| Unité de vente |
Kit |
Charge par niveau selon la longueur
| Longueur |
Charge par niveau |
| 1500 mm |
465 kg |
| 1800 mm |
384 kg |
| 2000 mm |
633 kg |
| 2500 mm |
470 kg |
| 3000 mm |
689 kg |
Quand choisir ce produit ?
Pour 683 à 948 kg par niveau, choisissez le rayonnage Epsivol renforcé, à lisses de 65x36 mm. Si vos locaux sont équipés de sprinklers, le rayonnage Epsivol sprinkler remplace l'aggloméré par un platelage grillagé.
Comparatif des versions Epsivol
| Version |
Platelage |
Charge par niveau |
Longueurs |
Hauteurs |
| Epsivol standard |
Aggloméré |
384 à 689 kg |
1500, 1800, 2000, 2500 ou 3000 mm |
2000, 2500 ou 3000 mm |
| Epsivol renforcé |
Aggloméré |
683 à 948 kg |
1500, 1800, 2500 ou 3000 mm |
2000, 2500 ou 3000 mm |
| Epsivol sprinkler standard |
Grillagé |
284 à 593 kg |
1500, 1800, 2000, 2500 ou 3000 mm |
2000 ou 2500 mm |
| Epsivol sprinkler renforcé |
Grillagé |
400 à 800 kg |
1500, 1800, 2000 ou 2500 mm |
2000 ou 2500 mm |
| Epsivol rétention standard |
Grillagé + bac |
284 kg |
1800 mm |
2000 ou 2500 mm |
| Epsivol rétention renforcé |
Grillagé + bac |
660 kg |
1800 mm |
2000 ou 2500 mm |
| Epsivol sécurisé |
Grillagé + portes |
284 kg |
1800 mm |
2000 ou 2500 mm |
Autres produits complémentaires
Complétez votre installation avec : niveau supplémentaire Epsivol, bac de rétention Epsivol, kit de jumelage Epsivol, protection de poteau Epsivol, rayonnage Epsivol renforcé.
Commander : livraison, remises et devis
Les produits Manorga sont fabriqués en France et livrés en kit, prêts à monter. Le délai de livraison dépend de la configuration et des quantités : nous vous le confirmons avant commande.
Vous avez un volume important à équiper ? Nous accordons des remises sur volumes aux professionnels et acceptons le mandat administratif pour les collectivités. Au 01 85 76 12 84, un conseiller vous aide à choisir la bonne configuration. Vous pouvez aussi nous écrire à contact@samkraft.com avant de commander.
Pour commander, choisissez votre configuration et ajoutez-la au panier. Pour un plan d'implantation ou une question technique, demandez un devis gratuit ou recevez la fiche technique par e-mail.
Questions fréquentes
Quelle différence entre l'élément de départ et l'élément suivant ?
L'élément de départ comprend 2 échelles et forme une travée autonome. L'élément suivant n'a qu'une échelle et se fixe à une travée existante de même hauteur et profondeur.
Peut-on ajouter des niveaux ?
Oui, avec le niveau supplémentaire Epsivol en version standard, dans la limite de 4500 kg par travée.
Quelle charge par niveau en 3000 mm de long ?
689 kg par niveau en version standard. La version renforcée monte à 934 kg.
