Le rayonnage Epsivol renforcé porte de 683 à 948 kg par niveau grâce à des lisses à feuillure de 65x36 mm. Il reprend la structure du modèle standard, en longueurs de 1500, 1800, 2500 et 3000 mm.
Fabrication française par Manorga, livré en kit. Délai de livraison sur demande, devis gratuit : nous vous aidons à dimensionner votre installation.

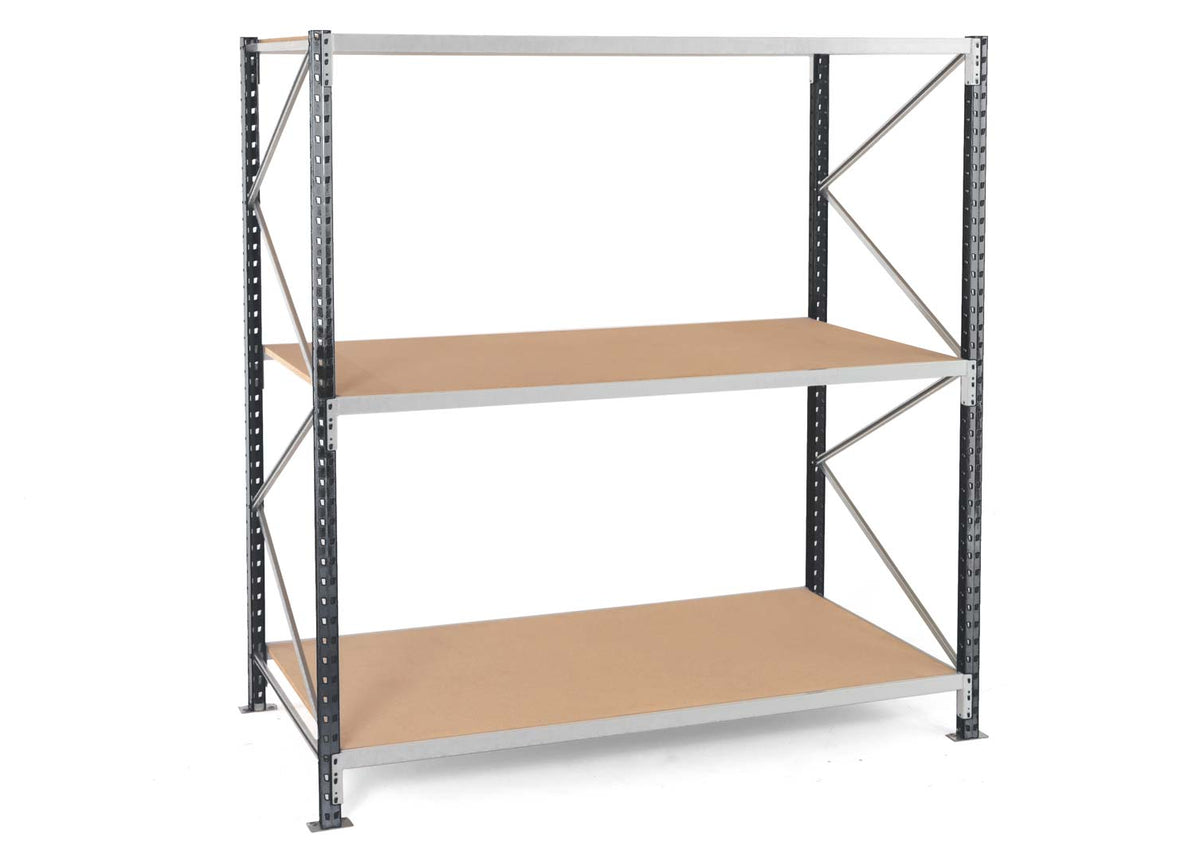

Contenu livré par kit : 2 échelles peintes RAL 7024 avec platines et fixations au sol, 6 lisses à feuillure 65x36 mm RAL 7035, plateaux en aggloméré (3 niveaux), goupilles de sécurité. Usage prévu : stockage manuel de charges lourdes : pièces métalliques, bacs pleins, cartons denses.
Usages et conseils d'utilisation du rayonnage Epsivol renforcé
Les lisses plus hautes augmentent la charge admissible à longueur égale : 792 kg par niveau en 1500 mm au lieu de 465 kg, 948 kg en 2500 mm au lieu de 470 kg. C'est la version à retenir pour les pièces métalliques, les bacs pleins ou les colis denses.

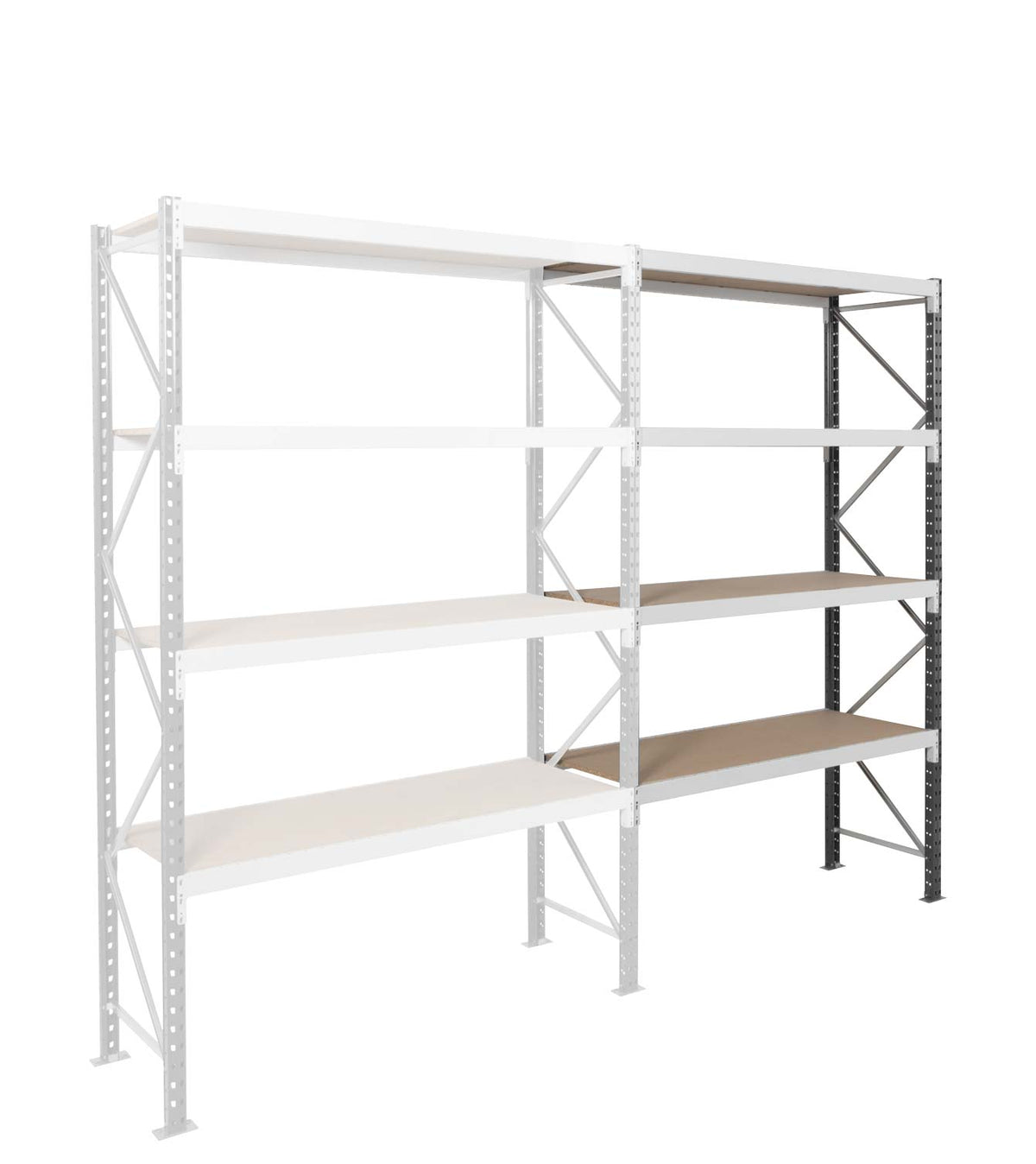

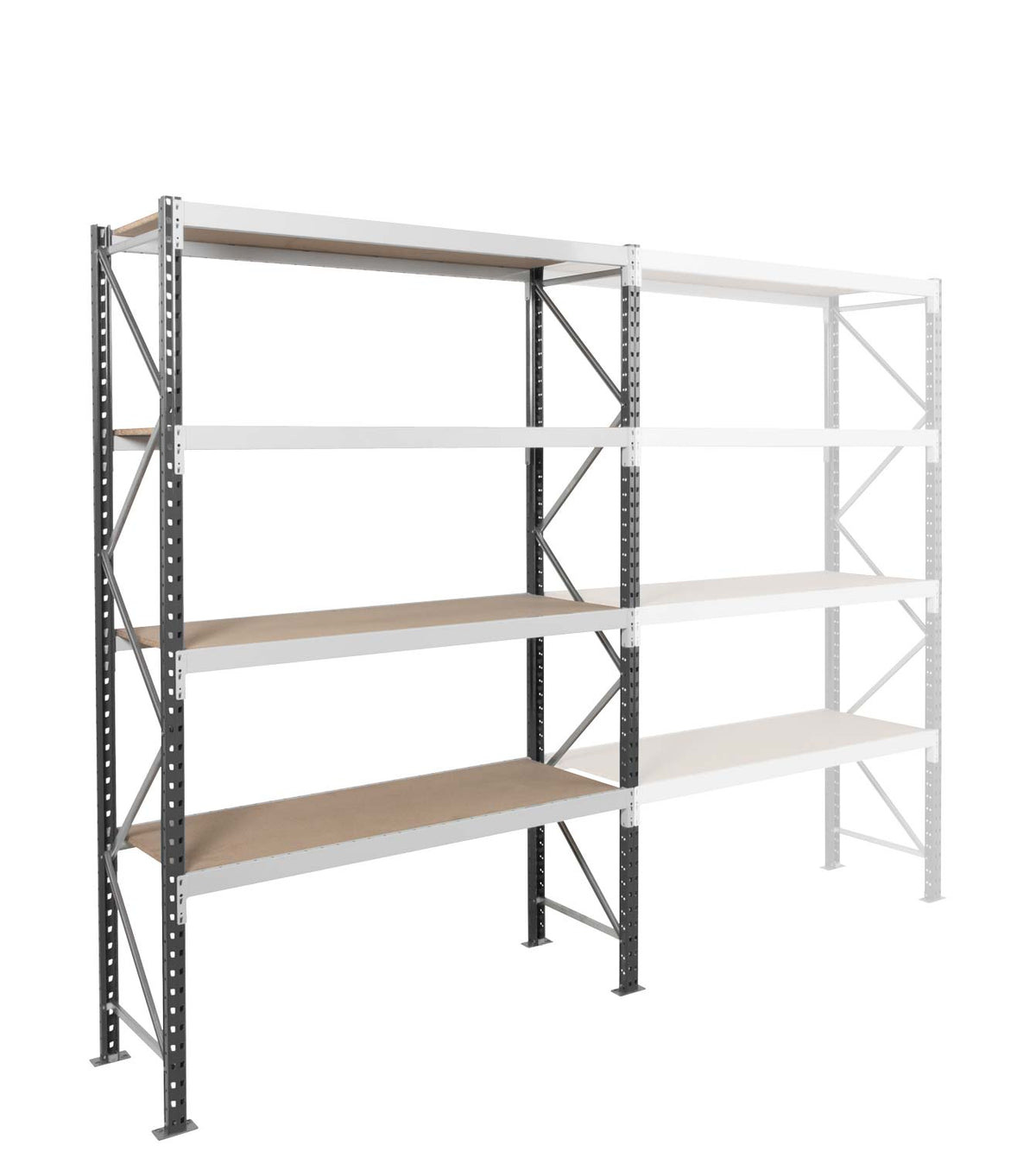

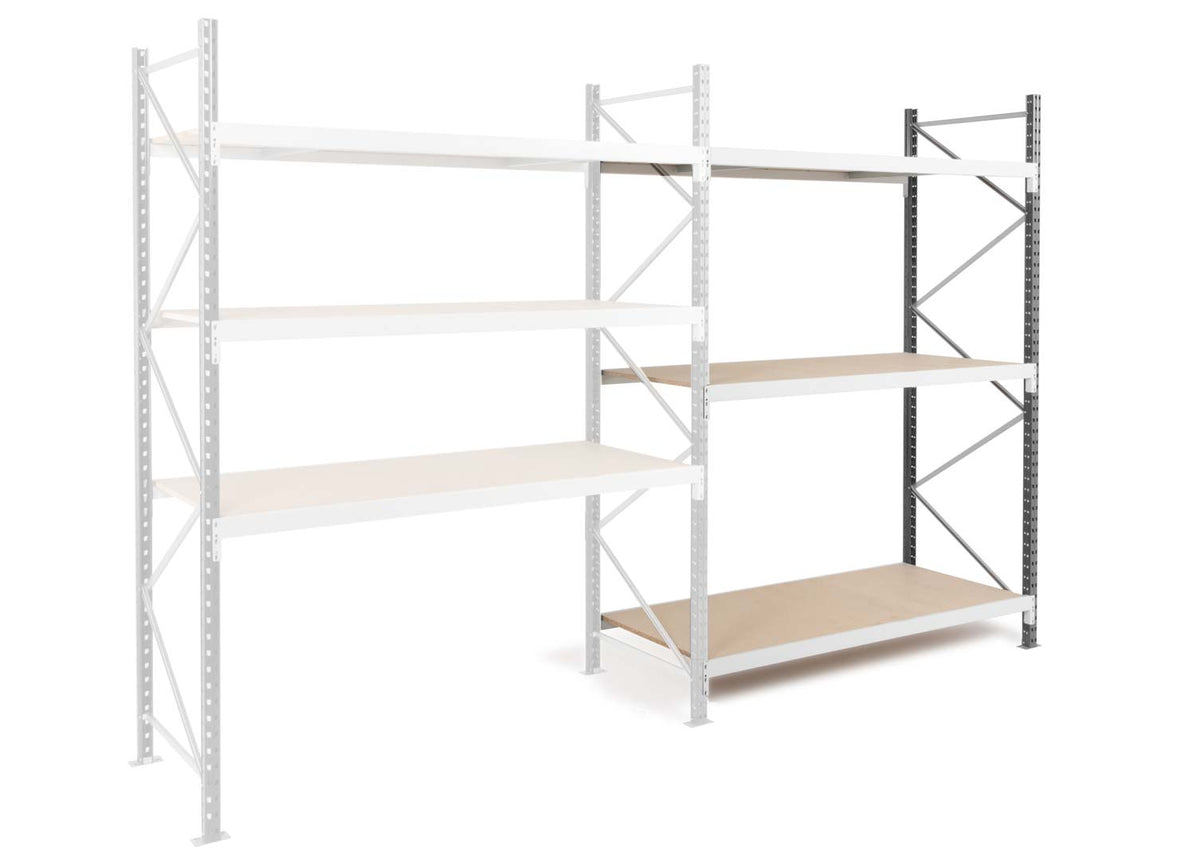

L'élément de départ comprend 2 échelles RAL 7024 avec platines et fixations au sol, les lisses RAL 7035, les plateaux en aggloméré et les goupilles de sécurité. L'élément suivant ajoute une travée avec une seule échelle. Trois hauteurs : 2000 mm (3 niveaux), 2500 mm et 3000 mm (4 niveaux).
La charge totale de la travée reste plafonnée à 4500 kg : avec 4 niveaux de 948 kg, la limite est presque atteinte. Fixez les échelles au sol et répartissez la charge uniformément sur les plateaux.
Caractéristiques techniques du rayonnage Epsivol renforcé
| Fabricant |
Manorga, fabrication française |
| Gamme |
Epsivol |
| Références |
48 déclinaisons (ZRRAYOSLD201560D2 à ZRRAYOSLD303080S2) |
| Hauteur |
2000, 2500 ou 3000 mm |
| Longueur |
1500, 1800, 2500 ou 3000 mm |
| Profondeur |
600 ou 800 mm |
| Niveaux livrés |
3 ou 4 |
| Charge par niveau |
683 à 948 kg (charge uniformément répartie) |
| Charge maximale par travée |
4500 kg |
| Plateaux / tablettes |
Plateau aggloméré sur lisses à feuillure 65x36 mm |
| Section de lisse |
Lisse à feuillure 65x36x1 mm |
| Finition |
Échelles peintes époxy gris graphite RAL 7024, lisses gris clair RAL 7035 |
| Montage |
Échelles boulonnées, lisses emboîtées sans outil et verrouillées par goupilles de sécurité |
| Outils nécessaires |
Douille 6 pans n°5, perceuse-visseuse, niveau à bulle, maillet, clé plate 10 (3/8") |
| Normes |
FEM 10.2.02 |
| Garantie |
2 ans |
| Unité de vente |
Kit |
Hauteur : 2000 mm – 3 niveaux, 2500 mm – 4 niveaux ou 3000 mm – 4 niveaux
Les 48 déclinaisons de cette fiche se choisissent selon 3 critères :
-
Type d'élément : Élément de départ, Élément suivant.
-
Hauteur : 2000 mm – 3 niveaux, 2500 mm – 4 niveaux, 3000 mm – 4 niveaux.
-
Dimensions (L x P) : 1500 x 600 mm, 1500 x 800 mm, 1800 x 600 mm, 1800 x 800 mm, 2500 x 600 mm, 2500 x 800 mm, 3000 x 600 mm, 3000 x 800 mm.
Élément de départ : forme une travée autonome.
Charge par niveau selon la longueur
| Longueur |
Charge par niveau |
| 1500 mm |
792 kg |
| 1800 mm |
683 kg |
| 2500 mm |
948 kg |
| 3000 mm |
934 kg |
Autres rayonnages Manorga à tablettes
Pour des charges inférieures à 700 kg par niveau, le rayonnage Epsivol standard est plus économique. En 2000 mm de long, seule la version standard existe (633 kg par niveau).
Comparatif des versions Epsivol
| Version |
Platelage |
Charge par niveau |
Longueurs |
Hauteurs |
| Epsivol standard |
Aggloméré |
384 à 689 kg |
1500, 1800, 2000, 2500 ou 3000 mm |
2000, 2500 ou 3000 mm |
| Epsivol renforcé |
Aggloméré |
683 à 948 kg |
1500, 1800, 2500 ou 3000 mm |
2000, 2500 ou 3000 mm |
| Epsivol sprinkler standard |
Grillagé |
284 à 593 kg |
1500, 1800, 2000, 2500 ou 3000 mm |
2000 ou 2500 mm |
| Epsivol sprinkler renforcé |
Grillagé |
400 à 800 kg |
1500, 1800, 2000 ou 2500 mm |
2000 ou 2500 mm |
| Epsivol rétention standard |
Grillagé + bac |
284 kg |
1800 mm |
2000 ou 2500 mm |
| Epsivol rétention renforcé |
Grillagé + bac |
660 kg |
1800 mm |
2000 ou 2500 mm |
| Epsivol sécurisé |
Grillagé + portes |
284 kg |
1800 mm |
2000 ou 2500 mm |
Produits à associer :
Commander : stock, livraison et remises sur volumes
Les produits Manorga sont fabriqués en France et livrés en kit, prêts à monter. Le délai de livraison est communiqué sur demande, selon la configuration et les quantités : nous vous le confirmons avant commande.
Vous avez un volume important à équiper ? Nous accordons des remises sur volumes aux professionnels et acceptons le mandat administratif pour les collectivités. Au 01 85 76 12 84, un conseiller vous aide à choisir la bonne configuration. Vous pouvez aussi nous écrire à contact@samkraft.com avant de commander.
Pour commander, choisissez votre configuration et ajoutez-la au panier. Pour un plan d'implantation ou une question technique, demandez un devis gratuit ou recevez la fiche technique par e-mail.
Questions fréquentes
Pourquoi pas de longueur 2000 mm en version renforcée ?
Manorga ne propose cette longueur qu'en version standard, à 633 kg par niveau.
Les niveaux supplémentaires sont-ils les mêmes que pour la version standard ?
Non, choisissez la version renforcée du niveau supplémentaire Epsivol, à lisses de 65x36 mm.
Quelle est la charge maximale par travée ?
4500 kg, tous niveaux confondus.
Que contient ce kit ?
2 échelles peintes RAL 7024 avec platines et fixations au sol, 6 lisses à feuillure 65x36 mm RAL 7035, plateaux en aggloméré (3 niveaux), goupilles de sécurité.
